1.1 Sistema decimal

El ser humano, desde hace tiempo ha utilizado como sistema para contar el sistema decimal, representado mediante el sistema arábigo. Posiblemente se adoptó este sistema por contar con 10 dedos en las manos.

El sistema numérico decimal está basado en diez símbolos ordenados (0, 1, 2, 3, 4, 5, 6, 7, 8, 9), situados de manera ponderada (cada posición tiene un peso específico), que permiten representar las cantidades deseadas. Debido a que hacemos uso de diez símbolos se dice que utiliza la base 10.

Cuando se combina con otros sistemas de numeración, debemos indicar la base en la forma 19₍₁₀ , es decir, poniendo un pequeño “(10” a la derecha del número representado la base 10.

La representación de cualquier combinación del sistema decimal se puede representar en forma de potencia, donde la base es 10 y el exponente es la posición en la que se sitúa el símbolo.

Vamos a tomar como ejemplo el siguiente número: 146. La representación en forma de potencias:

Como se puede comprobar, lo que hemos hecho ha sido coger cada símbolo representado y lo hemos multiplicado por la base (en este caso base 10) y a la base le hemos puesto el exponente de la posición en la que se encuentra. El símbolo de más a la derecha tiene como exponente el cero, y hacia la izquierda el exponente se incrementa en uno para cada posición.

1.2 Sistema binario

En informática el sistema binario es el más importante ya que es el sistema que internamente utilizan los circuitos digitales. En este sistema sólo se hace uso de dos símbolos, el “0” y el “1”, y por tanto su base es 2. Los dos dígitos se denominan bits (contracción de binary digit).

Para representar que estamos haciendo uso del sistema binario debemos indicar la base al lado del número, por ejemplo: 101001₍₂. Como se puede ver es añadir “(2” en pequeño al final del último símbolo.

1.3 Sistema hexadecimal

Esta vez necesitamos dieciséis símbolos ordenados, así que es un sistema de base 16. Para la representación se hace uso de los símbolos numéricos que conocemos (0, 1, 2, 3, 4, 5, 6, 7, 8, 9) y para representar los siguientes, las letras “A”, “B”, “C”, “D”, “E” y “F”, de esta manera formamos los 16 símbolos que necesitamos.

Teniendo en cuenta esto, podemos hacer la representación directa de que A₍₁₆ = 10₍₁₀ y que E₍₁₆ = 14₍₁₀

En informática es muy habitual hacer uso del sistema hexadecimal a la hora de trabajar con bytes (que es una “palabra” de 8 bits). Un símbolo hexadecimal se representa como 4 bits, por lo que necesitaríamos 2 símbolos hexadecimales para un byte.

También se usa durante la edición de código en formato de datos, o durante la programación en ensamblador.

Al igual que con los sistemas anteriores, debemos añadir la base cuando estemos utilizando el sistema hexadecimal: F17A₍₁₆ , FBE1D₍₁₆ , 1FAB27₍₁₆

1.4 Sistema octal

En ordenadores antiguos era habitual hacer uso del sistema octal. Hoy día se usa más como sistema intermedio entre binario y hexadecimal.

Esta vez nos basamos en ocho símbolos ordenados (0, 1, 2, 3, 4, 5, 6, 7), que, al combinarlos, permiten representar las cantidades deseadas. Debido a que hacemos uso de ocho símbolos se dice que utiliza la base 8.

Para representar la base, debemos añadir “(8” a la derecha del número que hayamos indicado, como por ejemplo: 770₍₈ , 175₍₈

1.5 Conversiones entre los distintos sistemas de numeración

Hasta ahora no nos habíamos encontrado con distintos sistemas de numeración, pero ahora que conocemos cuatro de ellos, tenemos que saber que existe la posibilidad de realizar conversiones entre ellos.

Una vez entendidos los distintos sistemas de numeración nos tiene que quedar claro que aunque la representación de los símbolos sea la misma, el número o cantidad representada no es la misma. Por ejemplo:

A continuación se va a explicar cómo realizar conversiones entre los distintos sistemas de numeración que hemos visto, y a modo de resumen está la tabla de conversiones directa.

1.6 Comprobar conversiones

Podemos hacer uso de la calculadora del sistema Windows para comprobar si estamos realizando de manera correcta las conversiones. El problema es que por defecto sólo hace uso del sistema decimal. Para poder utilizar los sistemas de numeración que hemos aprendido, es necesario utilizar la versión “Programador”.

Una vez está en modo “Programador”, nos debemos fijar qué sistema de numeración está elegido. Al escribir cualquier número, en el resto de opciones veremos las conversiones automáticamente.

2.1 Sistema binario

En informática la información se guarda en formato binario, y la unidad más pequeña es el bit, que es un acrónimo de binary digit. Cada bit es una única unidad que sólo permite dos estados: 0 o 1. A la hora de representarlo se hace uso de la letra b minúscula, por lo tanto, 10b son 10bits.

2.2 Usos

A la hora de utilizar las medidas vistas previamente hay que diferenciar qué queremos medir, ya que no se hará siempre igual.

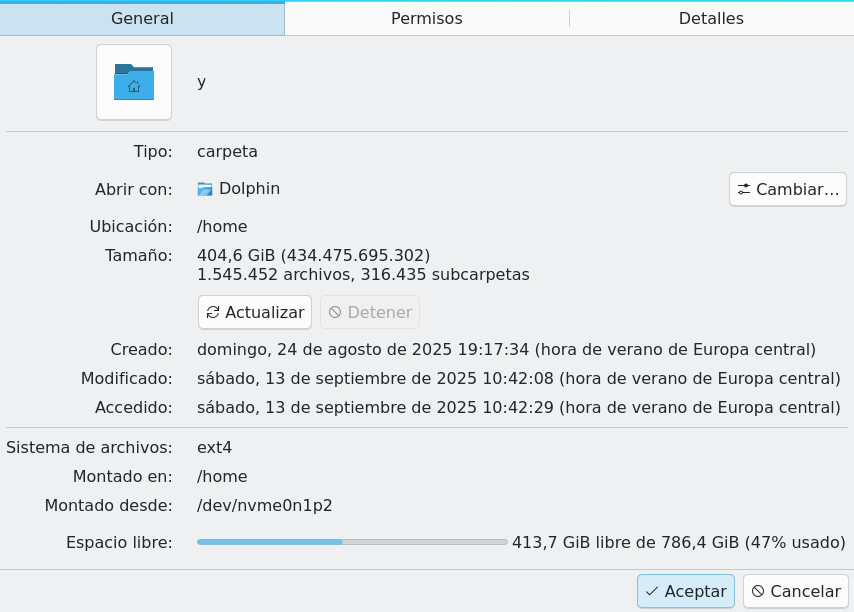

• Almacenamiento: A la hora de querer expresar una cantidad de almacenamiento (para un disco duro, un pendrive USB, RAM, ...) se hace uso del Byte y de sus múltiplos usando los prefijos vistos previamente.



• Transmisión: Cuando hablamos de tasa de transferencia de datos se hace uso del término “tasa de bits” (en inglés bitrate), que indican el número de bits que se transmiten por unidad de tiempo. Hoy día se suele medir en kbps (o kb/s, kilobits por segundo), Mbps (Mb/s, o megabit por segundo), ... Para convertirlo a Bytes por segundo habría que dividirlo por “8”.



Hardware y Software

3.1 Introducción

La informática es un área de la ciencia que abarca distintas disciplinas teóricas (como la creación de algoritmos, teoría de computación, teoría de la información, ...) y disciplinas prácticas (diseño de hardware, implementación de software). Normalmente llamamos informática al uso, almacenado o procesado de datos e información en formato digital.

Un sistema informático es aquel que nos permite almacenar y procesar datos en formato digital, para convertirlos en información. Normalmente un sistema informático lo asociamos a los ordenadores (computadoras), que contienen distintos componentes que podemos utilizar en nuestro día a día.

3.2 Breve historia de la computación/informática

Los ordenadores que estamos acostumbrados a utilizar, y que creemos que es lo que conocemos como informática, no es más que una evolución de un conjunto de ideas y avances que ha habido a lo largo de la historia como: la lógica, el álgebra, la mecánica, la electrónica, creación de materiales, ...

Es por eso que no podemos ceñirnos a la evolución de la informática como algo que ha ocurrido en las últimas décadas, si no que podemos remontarnos a varios siglos atrás. Lo que viene a continuación es un pequeño resumen de un listado más largo que aparece en la wikipedia.

1623

Primera calculadora mecánica.

1666

Se crea la primera calculadora mediante ruedas y engranajes.

1801

Mediante el uso de tarjetas perforadas se controla el mecanismo de una máquina de tejer para realizar dibujos y diseños. Vídeo.

1837

Charles Babbage describe la máquina analítica. Es el diseño de un computador moderno de propósito general.

1854

George Boole publica su Álgebra de Boole. A causa del desarrollo del álgebra de Boole, Boole es considerado por muchos como el padre de la teoría de la informática.

1912

Leonardo Torres Quevedo construye un Autómata capaz de jugar finales de ajedrez (torre y rey contra rey) que llamó “El Ajedrecista”.

1919

Los inventores estadounidenses W. H. Eccles y F. W. Jordan desarrollan el primer circuito multivibrador o biestable (en léxico electrónico flip-flop). El flip-flop permitió diseñar Circuitos electrónicos que podían tener dos estados estables, alternativamente, pudiendo representar así el “0” como un estado y el otro con un “1”. Esto formó la base del almacenamiento y proceso del bit binario, estructura que utilizan las actuales computadoras.

1924

Walther Bothe construye una puerta lógica AND para usarla en experimentos físicos, por lo cual recibió el premio Nobel de física en 1954.

1936

Alan Turing describe la máquina de Turing, la cual formaliza el concepto de algoritmo.

1938

Konrad Zuse completa la primera computadora electromecánica, aunque no 100% operativa, la Z1.

1944

En Inglaterra se construyeron los ordenadores Colossus (Colossus Mark I y Colossus Mark 2), con el objetivo de descifrar las comunicaciones de los alemanes durante la Segunda guerra mundial.

1945

John Von Neumann escribe el “First Draf of a report on the EDVAC” una página del primer documento donde se describe el diseño lógico de una computadora utilizando el concepto de programa almacenado (stored-program). Hoy día conocido como Arquitectura de von Neumann.

1946

En la Universidad de Pensilvania se construye la ENIAC (Electronic Numerical Integrator And Calculator), que fue la primera computadora electrónica de propósito general

1951

El Sistema A-0 fue inventado por Grace Murray Hopper. Fue el primer compilador desarrollado para una computadora electrónica.

1958

Comienza la segunda generación de computadoras, caracterizados por usar circuitos transistorizados en vez de válvulas al vacío.

A partir de la década de los 60 se aceleran los avances, y cada año se crean nuevos sistemas que permiten evolucionar lo ya conocido.

1964

La aparición del IBM 360 marca el comienzo de la tercera generación de computadoras. Comienzan las placas de circuitos integrados.

1969

Se publica el primer borrador de lo que será conocido como ARPANET (el precursor de la actual Internet).

1970

Intel crea la primera memoria dinámica RAM.

1971

Intel presenta el primer procesador comercial y a la vez el primer chip microprocesador, el Intel 4004.

1971

Ray Tomlinson crea el primer programa para enviar correo electrónico.

1972

Se decide reescribir Unix, pero esta vez utilizando lenguaje C.

1974

Se crea el sistema Ethernet para enlazar a través de un cable único a las computadoras de una LAN.

1981

Se lanza al mercado el IBM PC, que se convertiría en un éxito comercial, marcaría una revolución en el campo de la computación personal y definiría nuevos estándares.

1981

Se termina de definir el protocolo TCP/IP. Lo utilizamos actualmente para navegar por Internet.

1986

El lenguaje SQL es estandarizado por ANSI.

1990

Tim Berners-Lee idea el hipertexto para crear el World Wide Web (www) una nueva manera de interactuar con Internet.

1991

Comienza a popularizarse la programación orientada a objetos.

1995

Aparece la primera versión de MySQL.

1995

Se inicia el desarrollo del servidor Apache.

1997

EL IEEE crea la primera estándar WLAN y la llamaron 802.11. El primer protocolo para WiFi.

Se podrían añadir más momentos importantes hasta el día de hoy, pero como ya se ha dicho previamente, se ha elegido sólo un pequeño resumen.

3.3 Componentes de un sistema informático

Podemos diferenciar distintos componentes dentro de un sistema informático:

• Hardware: Es todo lo que forma parte del ordenador, que puede ser tocado físicamente. Es decir: teclado, ratón, monitor, placa base, procesador, memoria, disco duro, cables, etc. Es la “maquinaria” necesaria utilizada para el tratamiento automático de la información.

• Software: Es el elemento lógico, es todo aquello que es “intangible”. Es el conjunto de programas y datos que permiten manejar el hardware, controlando y coordinando su funcionamiento para que realice las tareas deseadas.

4.1 Arquitectura Von Neumann

Las primeras computadoras electromecánicas eran diseñadas para un único propósito, estaban “diseñadas” para realizar una tarea. Un caso conocido puede ser Bombe, una máquina electromecánica capaz de descifrar los sistemas criptográficos nazis de Enigma. The Imitation Game

Algunas se podían “reprogramar”, pero a base de recablear distintos componentes tras un estudio de lo que se quería realizar. Podía tomar hasta tres semanas preparar un programa de ENIAC y conseguir que funcionara.

El concepto de máquinas de computación universal y el uso de programa almacenado ya existía a nivel teórico desde mediados de la década de 1930 (escrito por Alan Turing).

El matemático y físico John von Neumann, junto con otros compañeros, describe en 1945 un diseño para una arquitectura de computadoras en el que se describren los siguientes componentes que se interrelacionan entre sí a través del bus del sistema que actúa como canal de comunicación entre ellos:

• Unidad Central de Proceso (CPU, por sus iniciales en inglés), que a su vez, contiene:

  • Unidad Aritmético Lógica (ALU en inglés): Es un circuito digital que realiza operaciones aritméticas (suma, resta, multiplicaciones,…) y operaciones lógicas (AND, OR, X-OR,…) entre los valores de los argumentos (uno o dos).

  • Registros del procesador: Memoria de alta velocidad y poca capacidad integrada en la CPU para almacenar datos utilizados durante la ejecución de un programa:

    • Contador de programa

    • Acumulador

    • Registro de instrucciones

  • Unidad de control: Su función es buscar las instrucciones en la memoria principal, decodificarlas y ejecutarlas, empleando para ello la unidad de proceso.

• La memoria principal: Sistema donde se almacenan las instrucciones y los datos del programa que se está ejecutando en ese instante, dividida en celdas que se identifican por medio de una única dirección.

• Los sistemas de Entrada/Salida: Realizan la transferencia de información entre periféricos de entrada y/o salida para extender las capacidades del equipo.

Hoy en día, los ordenadores han evolucionado, pero la arquitectura sigue siendo la misma, aunque más compleja.

4.2 Componentes básicos

Un ordenador moderno se puede distinguir de distintos componentes, los cuales cumplen una función específica. Así mismo, también pueden contar con subcomponentes integrados que son necesarios para cumplir su cometido final.

A continuación se van a detallar los componentes necesarios de un ordenador moderno.

4.2.1 Placa base

La placa base (conocida en inglés como motherboard) es una tarjeta de circuito impreso que tiene elementos electrónicos (resistencias, condensadores, reguladores …) a la que se conectan el resto de componentes que forman el ordenador. Es por eso que se puede considerar como la parte fundamental a la hora de montar un ordenador, ya que sin ella, el resto de componentes no se podrán comunicar entre sí.

4.2.1.1 Formatos de placa base

Las placas base deben tener un tamaño compatible con las cajas en las que van a ir montadas, y es por eso que hay distintos tamaños estandarizados. Cada uno de estos tamaños determinan dónde van a ir montados algunos de los componentes y conectores, así como los agujeros donde irán los tornillos de sujeción a la caja.

Si queremos profundizar más en los distintos formatos, la Wikipedia cuenta con una sección en la que se comparan los distintos tamaños.

4.2.1.2 Conectores de la placa base

Como ya hemos indicado, a la placa base se conectan el resto de componentes que forman el ordenador, y es por eso que va a tener distintos conectores:

• Zócalo del microprocesador: También llamado socket. Es donde se conecta el microprocesador sin tener que soldarlo a la placa, y de esta manera puede ser sustituido. El número de conexiones que conectan la placa base al microprocesador ha ido aumentando a medida que ha ido evolucionando la tecnología, siendo hoy día de hasta 1700 conectores.

  Dependiendo del tipo de procesador, y el modelo, el socket variará en número de contactos y el tipo de los mismos. Existen distintas maneras de interconexión:

  • PGA: De ping grid array, o matriz de rejilla de pines. El procesador cuenta con unos pines en formato perpendicular que se conectan al socket donde estarán unos agujeros.

    En la imagen se puede ver un Socket AM4 con tecnología PGA que tiene 1331 contactos.



  • LGA: De land grid array, o matriz de contactos en rejilla. En este caso el procesador no cuenta con pines, sino que es una matriz de contactos chapados en oro. Esta rejilla de contactos hacen contacto con el zócalo de la placa base que es la que cuenta con unos pequeños pines flexibles.



  • BGA: De ball grid array, o matriz de rejilla de bolas. El procesador cuenta con unas bolas de estaño que al calentarse se sueldan a la placa base. Hoy en día se utiliza en componentes de tamaño reducido, como en móviles, los chips de memoria en los módulos de RAM, …

• Conectores de alimentación: La placa base tendrá distintos conectores provenientes de la fuente de alimentación con diferentes voltajes, para así proveer de alimentación a los componentes conectados a ella.

• Ranuras de memoria RAM: Hoy en día es habitual contar con varias ranuras donde conectar las memoria RAM. Más adelante hablaremos en profundidad sobre la memoria RAM.

• Chipset: Es un conjunto de chips, o circuitos electrónicos, que gestionan la comunicación entre los distintos componentes que forman el ordenador, y que están conectados en la placa base. Hoy en día se suelen dividir en dos partes:

  • Northbridge: O puente norte. Controla el tráfico de los componentes que trabajan a más alta frecuencia. Comunica el microprocesador, la memoria RAM y la GPU (la ranura PCI express).

  • Southbridge: O puente sur, comunica los periféricos, los dispositivos de almacenamiento, puertos de entrada/salida como USB, ethernet, …

  Hoy día el northbridge está integrado en el propio procesador y en algunos casos partes del Southbridge también.

• Ranuras de expansión: Vamos a identificar estas ranuras como las más modernas PCIexpress. Son un bus de comunicación de datos de alta velocidad que es usado principalmente para conectar tarjetas gráficas.

  Es cierto que se pueden conectar otro tipo de tarjetas de expansión, como capturadoras de vídeo, tarjetas de red, controladoras RAID, …

  Hoy en día existen conectores (M.2) donde poder conectar discos duros que tienen un tipo de conector especial.

• Otros conectores de entrada/salida: En la placa base existen otros muchos conectores de entrada y salida, que cumplirán distintas funciones dependiendo del tipo de conector, función y/o protocolo de comunicación que utilicen.

  Algunos de estos conectores tendrán conector exterior (al que se podrá conectar directamente el dispositivo), mientras que otros necesitarán de un adaptador (como sucede hoy día con conectores extra USB o el conector “serie”). Algunos ejemplos son:

  • USB: Donde poder conectar distintos dispositivos como teclados, ratón, pendrives, mandos de juegos, impresoras, … El USB (Universal Serial Bus) es un estándar de comunicación de periféricos hoy día. En las placas actuales también hay conectores de tipo USB-C.

  • Conectores de pantalla como VGA, HDMI o DisplayPort. Dependiendo de lo moderna que sea la placa base, contará con uno o varios de estos conectores.

  • Red: Hoy día el conector RJ45 es el estándar, que dependiendo de la versión ethernet, nos dará al menos 1Gbit de transmisión. Dependiendo del modelo de placa base también puede tener conectores para realizar conexiones a redes inalámbricas.

  • Audio: Tanto de entrada como de salida. Normalmente se hace uso de conectores de tipo jack, pero también puede haber conectores de salida digital.

  • Pila: Las placa base cuentan con una pila para mantener la alimentación para guardar la información de la RAM-CMOS, que es una pequeña memoria que usa la BIOS durante el arranque del sistema.

  • Conectores para ventiladores: Para regular la temperatura del microprocesador y del interior de la caja, la placa tiene varios conectores que se conectarán a distintos ventiladores que se regularán en intensidad.

  • Otros conectores: Existen otros conectores para otros puertos que hoy en día no se usan tanto (serie, paralelo, …) y también los conectores para encender el ordenador, realizar el reset, comprobar el funcionamiento del disco…

A continuación un diagrama simplificado de una placa base. Fuente: Wikipedia.

4.2.1.3 Ejemplo de placa base

A continuación se van a diferenciar los componentes vistos anteriormente en una placa base real, utilizada para crear un equipo de escritorio moderno:

1. Zócalo (socket) del procesador.

2. Ranuras para la memoria RAM.

3. ATX de alimentación.

4. Conectores de alimentación extra necesarios por la CPU.

5. M.2 para discos duros.

6. SATA para discos duros.

7. Conectores exteriores (se verán a continuación)

8. Pila.

9. Ranuras PCIexpress de distintas velocidades.

1. Audio

2. Conectores frontales.

3. USB 3.0

Los conectores exteriores de esta placa tienen el siguiente aspecto:

De izquierda a derecha, y de arriba abajo:

• Pulsador para actualizar la BIOS.

• Conector PS2 y USB para actualizar la BIOS.

• DisplayPort y HDMI

• Usb 2.0 y 3.2

• Conector LAN, USB y USB-C

• Conectores de audio

4.2.2 BIOS/UEFI

La BIOS/UEFI es un interfaz de firmware que está incorporado en un chip en la placa base.

La función principal es la de iniciar el ordenador, realizar una comprobación del hardware del sistema y se encarga de arrancar el gestor de arranque.

Se ha unificado en esta sección BIOS y UEFI ya que cumplen de manera similar la misma función, pero la segunda es una evolución de la primera.

4.2.2.1 BIOS

El sistema básico de entrada-salida (del inglés Basic Input/Output System, o BIOS) lo creó IBM para sus ordenadores “Personal Computer”. Posteriormente se obtuvo por ingeniería inversa las funciones que realizaba tratando de buscar equipos que fueran compatibles (denominados “PC-compatible”) y de esta manera convirtiéndose en un estándar de facto.

A través de este interfaz se podían configurar algunos aspectos del hardware como las interrupciones de teclado que utilizaban los sistemas operativos antiguos (como MS-DOS), direcciones, el orden del sistema de arranque, …

4.2.2.2 UEFI

La Unified Extensible Firmware Interface (UEFI o «interfaz unificada de firmware extensible») es una especificación pública que define un interfaz entre el sistema operativo y el firmware de la plataforma.

Se puede considerar una evolución de la BIOS que tiene las siguientes características:

• Permite arrancar desde particiones de más de 2TB gracias a eliminar las limitaciones del MBR (master boot record).

• Diseño modular y extensible.

• Retro-compatible con BIOS.

• Interfaz gráfica más amigable con el usuario.

4.2.5 Memoria RAM

La memoria de acceso aleatorio (en inglés Random Access Memory) es una memoria a corto plazo para almacenar los programas que están siendo ejecutados.

Cuando un programa se ejecuta se cargan todas sus instrucciones en RAM, así como todos los datos que va a manipular.

Es una memoria volátil, esto quiere decir que cuando deja de recibir electricidad, se pierde la información, por ejemplo al apagarse el ordenador o al reiniciarlo.

Se denominan “de acceso aleatorio” porque se puede leer o escribir en cualquier posición tardando lo mismo, no siendo necesario seguir un orden para acceder.

A lo largo de la historia la memoria RAM ha tomado distintas formas:

• Antes de los circuitos integrados era una matriz metálica que funcionaba por electromagnetismo. Foto.

• Con la llegada de los circuitos integrados se instalaban en la placa soldandolos o sobre pequeños zócalos.

• Para hacer el sistema modular, se pasó al formato SIPP (Single In-line Pin Package). En una sola tarjeta se integraban varios módulos de memoria, pero los pines eran frágiles.

• Como evolución llegó el formato SIMM (single In-line Memory Module), que en lugar de pines tenía contactos en ambas caras del módulo.

• Hoy en día hacemos uso del formato DIMM (Dual In-line Memory Module) y su versión reducida SO-DIMM utilizada en portátiles.

Hoy en día hacemos uso de memoria dinámica de acceso aleatorio que tiene un interfaz síncrona (SDRAM) y que tienen la capacidad de transferir simultáneamente datos por dos canales distintos en un mismo ciclo de reloj (DDR, de double data rate).

A continuación se pueden diferenciar cómo ha variado el formato físico.

En la Wikipedia podemos ver una tabla con la evolución desde DDR hasta DDR5, con todos los datos técnicos como: voltaje utilizado, número de pines, ancho de banda en MB/s…

4.2.9 Conectores más importantes

Aunque ya hemos visto de manera generalizada algunos tipos de conexiones que tiene la placa base, vamos a profundizar en este apartado separándolos por secciones.

4.2.9.1 Conectores gráficos

Al igual que el resto de componentes, los conectores para dispositivos gráficos (pantallas) han sufrido una evolución, y aunque alguno de ellos tiene muchos años, hoy día se sigue utilizando.

El conector VGA es un conector analógico que sólo envía la señal gráfica al dispositivo conectado. Hoy día, aunque se puede considerar obsoleto a nivel tecnológico, sigue estando presente en servidores y en proyectores de gama baja, ya que ofrece la suficiente calidad gráfica.

El conector DVI era el sucesor del conector anterior, y podía ser retrocompatible con VGA, aunque la idea es que este conector permitía tener señales digitales. Había diferentes tipos de conectores, dependiendo del tipo de señal que transportaba. Para portátiles también existió una versión “mini” y otra “micro”, que era más delgada.

El conector HDMI hoy en día es un estándar muy utilizado, sobre todo en televisiones, ya que permite enviar la señal gráfica y audio. Aunque el conector se mantiene igual, existen distintas revisiones que permiten mayor transmisión de datos (para tecnologías nuevas como HDR, audio con más canales, …)

DisplayPort es un interfaz digital desarrollado por la Asociación de Estándares Electrónicos de Vídeo (VESA). Es libre de licencias, y opcionalmente permite la transmisión de audio y datos (por ejemplo USB).

4.2.9.2 Conectores de dispositivos de almacenamiento

Para dispositivos de almacenamiento, como discos duros, CD-ROMs… ha habido varios tipos de conectores que es importante conocer.

Parallel-ATA, o IDE, era un conector que se utilizaba en discos duros y lectores de CD-ROM, con el que a través de un único cable podían conectarse dos dispositivos. Debido a esto, los dispositivos tenían un “jumper” que identificaba si era el “maestro” o “esclavo”.

Serial-ATA, o SATA, es la evolución del conector anterior. Es un conector más pequeño pero que permite más velocidad. Ha habido distintas versiones (siendo todas retrocompatibles), siendo la última SATA 3 (subversión 3.5), que admite hasta 600MB/s.

M.2, es el nuevo conector que incluyen los nuevos discos duros de estado sólido NVMe.

4.2.9.3 USB

El USB (Universal Serial Bus) es un estándar que define los cables, conectores y protocolos que más se utiliza hoy en día para conectar ordenadores y una infinidad de tipos de dispositivos.

Aunque se creó a mediados de los 90, su conector más utilizado (el tipo-A) apenas ha variado (buscando ser retrocompatible), pero sí su velocidad.

Para la nueva especificación USB-C trajo consigo un nuevo conector que es reversible (se puede conectar en ambas direcciones), con idea de reemplazar todos los conectores anteriores. La idea es que ambos dispositivos (anfitrión y huésped) se hace uso del mismo conector y el cable que los una llegue a ser universal, teniendo en cuenta la especificación que utilice.

Las placas bases tienen varios conectores USB typo-A soldados para poder realizar conexiones, pero también tiene conexiones en la placa para poder tener más USB (por ejemplo, gracias a los que vienen en la caja).

Estos conectores externos tienen un cable que se conectan a unos pines en la placa base, que dependiendo del protocolo, tendrán una forma u otra (por eso es importante ver el manual de la placa base).

4.2.9.4 Conexiones de red

Para que nuestro ordenador se pueda conectar a una red, las placas base ya tienen incorporado al menos un conector para ello.

El conector RJ-45 es el utilizado en redes de ordenadores que contiene cuatro pares de cables de cobre para realizar la transmisión de datos a través del protocolo ethernet, que veremos más adelante.

El conector SMA se utiliza en algunos tipos de antenas WiFi desmontables que nos podemos encontrar en algunos routers, placas base, tarjetas PCI… Es un conector enroscable y fácilmente desmontable.

4.2.9.5 Otros conectores

PS2 era el conector utilizado para realizar la conexión de teclados y ratones antes de la llegada del USB. Normalmente venía con dos colores, violeta para el teclado y verde para el ratón, ya que aunque el conector era el mismo, el teclado requiere en ambos lados un colector abierto para permitir la comunicación bidireccional.

El jack de 3,5mm es el conector más utilizado para audio analógico desde hace muchos años en el ordenador, a pesar de que su aparición (en distinto tamaño) es del año 1878. Hoy en día las placas base tienen distintos conectores para introducir estos jacks dependiendo de si es para altavoces, micrófono, sonido envolvente…

El conector RS232 (también conocido como “puerto serie”), es un interfaz que permite el intercambio de datos binarios entre dos equipos. Originalmente para mandar información a un terminal de datos, y posteriormente muy utilizado en switches. Aunque hoy en día las placas base no tienen el conector externo, suelen tener los pines de conexión para añadir un adaptador.

Desde que los ordenadores se hicieron populares en la década de los 80 hasta ahora ha habido muchos otros tipos de conectores que han llegado a los ordenadores de consumo personal.

También ha habido otros muchos tipos de conectores que se han quedado en el ámbito más profesional (transceiver SFP, conectores SAS para discos duros, …) por lo que es imposible abarcarlos a todos.

4.2.9.6 Conector, protocolo y cables: errores frecuentes

Hemos visto distintos conectores que durante años su forma física no ha variado, buscando ser retrocompatible con versiones anteriores, pero que la transmisión de velocidad sí se ha ido incrementando a lo largo de los años.

Algunos ejemplos:

• PCI

• USB

• SATA

• HDMI

• DisplayPort

Es por eso que es importante entender y comprender que la forma del conector hoy en día no nos tiene por qué indicar la velocidad de transmisión máxima que acepta el dispositivo conectado, y por eso deberemos ir a las especificaciones técnicas de la placa base o el dispositivo concreto.

Por otro lado, con los cables sucede lo mismo. Debemos confirmar y asegurar que los cables que utilizamos van a ser capaz de transmitir la velocidad máxima que tanto dispositivo como placa base aceptan.

Es importante conocer las especificaciones técnicas de cada componente y cable que usemos, para no realizar ningún cuello de botella.

4.2.10 Caja del ordenador

La caja del ordenador, o chasis, es la estructura metálica donde se introducen (de manera ordenada, y anclando mediante tornillos) los distintos componentes que hemos visto hasta ahora.

Existen distintos tipos de caja, normalmente variando el tamaño, por lo que es importante adecuar la caja a los componentes que queramos albergar dentro.

Cuidado con comprar una caja demasiado pequeña y que luego la placa base, o la anchura de la tarjeta gráfica no entre

Los servidores cuentan con unas cajas de tamaño estandarizados en altura, denominado “Unidad de Rack” (rack unit en inglés, o simplemente “U”), cuya unidad equivale a 44.45 milímetros. De esta manera los servidores contarán con una altura fijada para poder ser instalados en un bastidor rack.

4.3 Arranque de un ordenador

Una vez el hardware está instalado, es momento de entender cómo funciona el sistema de arranque de nuestro ordenador hasta llegar al Sistema Operativo.

Toda la secuencia de arranque se puede dividir en distintas etapas que vamos a ver a continuación:

1. Se acciona el botón de encendido del equipo (o arranca el equipo tras un reinicio).

2. Se carga la BIOS/UEFI y se comienza a ejecutar.

3. Se realiza el Power-On Self-Test (POST), que es una secuencia que comprueba el estado de los componentes hardware. En caso de que algún componente no parezca estar correcto, la placa base emitirá sonidos. Si este paso falla, no continuará el proceso.

   Es habitual que si algún componente falla, la placa base emita uno o varios tonos (si tiene un pequeño altavoz) de distinta duración

   • Comprobación del procesador

   • Se comprueba el estado de la RAM y la cantidad instalada

   • Comprueba el estado de la memoria de vídeo.

   • Inicializa los sistemas de acceso a dispositivos de almacenamiento (IDE, Serial-ATA, NVMe…).

4. La BIOS/UEFI comprueba el número de discos duros existentes. Se comprueba la tabla de particiones del disco duro indicado como primario para el arranque.

5. Se ejecuta el gestor de arranque de la tabla de particiones marcada como arrancable.

6. El gestor de arranque prepara todo lo que necesita el Sistema Operativo para funcionar, lo carga y le transfiere la ejecución a él.

5.1 Particionado MBR y GPT

Los discos duros se dividen en lo que se llaman particiones. Es una manera de realizar divisiones lógicas del espacio, que actúan de forma independiente entre sí.

El símil del particionado de disco duro es un armario: tenemos una cantidad de hueco posible, que decidimos “particionar” añadiendo estanterías tanto horizontales como verticales, donde almacenar distintos tipos de ropa, de manera independiente, en cada uno de esos compartimentos.

A la hora de crear la tabla de particiones de un disco duro podemos elegir entre los siguientes tipos:

• MBR: De Master Boot Record, o también conocido como tabla de particiones DOS.

• GPT: De GUID Partition Table, propuesta por la especificación EFI, más moderna que la anterior.

En la siguiente tabla se pueden identificar algunas de las diferencias más destacadas entre ambos sistemas, y tal como se puede ver, las ventajas que se incorporan en GPT hacen que el sistema sea más robusto:

Para comprobar cuál es el sistema de particiones de nuestro disco duro lo podemos hacer desde:

• En Windows: Desde el administrador de discos duros.

• En GNU/Linux: Con GParted, fdisk, ...

A continuación se pueden ver capturas de pantalla de distintos discos en un equipo Windows.

5.2 RAID

RAID (en inglés redundant array of independent disks) es un grupo o matriz redundante de discos independientes que hace referencia a un sistema para crear una unidad de almacenamiento lógica utilizando varias unidades de almacenamiento. De esta manera, el sistema operativo sólo ve un único almacenamiento lógico, que “por detrás” utiliza varios.

Dependiendo del tipo de grupo creado, los datos se distribuirán o se replicarán entre las unidades que forman el grupo.

A la hora de crear un sistema RAID, podemos hacerlo de dos maneras:

• RAID por hardware: Existe un hardware especializado que se encarga de realizar las operaciones del sistema RAID, así como de crearlo, gestionarlo, hacer las operaciones de paridad necesarias... Podemos diferenciar dos sub-tipos:

  • Placa Base: Algunas placas base tienen un controlador especializado que se encarga de la creación del RAID, que se puede gestionar desde el sistema UEFI.

  • Tarjeta controladora especializada: Este sistema es el más profesional. Los discos duros en lugar de ir conectados a la placa base, se conectan a esta tarjeta (normalmente a través de unos cables especiales que se conectan por SATA al disco duro y mediante conectores especiales a la tarjeta). Hay veces que cuentan con una batería propia (para controlar la escritura en caso de que el servidor se quede sin alimentación) y con un menú propio de configuración.

• RAID por software: El Sistema Operativo se encarga de crear y gestionar el sistema RAID. En caso de necesitar realizar paridad, la CPU se encargará de ello, quitando recursos a otros procesos.

Tal como se puede ver en la Wikipedia, existen distintos tipos de RAID, que también pueden combinarse entre sí, pero a continuación se explicarán los más estándares.

5.2.1 RAID 0

Un sistema RAID 0 distribuye los datos de manera equitativa entre dos o más discos, sin hacer uso de información de paridad. RAID 0 no habilita redundancia, por lo que si uno de los discos duros del sistema se estropea, se perderán todos los datos.

Espacio total = sumatorio del espacio de los discos.

Con este sistema se puede conseguir una mayor velocidad de escritura, ya que los datos se escriben de manera simultánea en todos los discos.

No se aconseja utilizar RAID 0 en sistemas con datos importantes.

5.2.2 RAID 1

El RAID 1, también conocido como RAID espejo, crea una copia exacta de los datos en dos o más sistemas de almacenamiento.

Resulta útil cuando queremos tener seguridad a la hora de preservar los datos a pesar de no aprovechar la capacidad total del conjunto de los discos. Si uno de los discos falla, los datos no se pierden.

El RAID 1 sólo puede ser tan grande como el más pequeño de los discos.

No se mejora el rendimiento en escritura, pero en la lectura el tiempo se reduce al poder usar varios discos de forma simultánea.

5.2.3 RAID 5

RAID 5 es una división de los datos a nivel de bloques que distribuye la información entre el conjunto de discos que lo forman, y añadiendo paridad. La paridad se utiliza para poder corregir errores o generar los datos en caso de pérdida de uno de los discos.

Para crear un sistema RAID 5 se necesitan al menos 3 discos duros, quedando uno de ellos “inutilizado” en lo que se refiere a guardar información.

El volumen total = (n-1)*tamaño de disco más pequeña, donde “n” es el número de discos que forman el RAID 5. Si tenemos 3 discos de 2TB, el tamaño total será = (3-1)*2TB = 4TB.

En caso de rotura de un disco duro, los datos se mantienen, pero el sistema RAID 5 no soportaría la rotura de un segundo disco duro. Es por ello que cuando sucede esto, hay que sustituir el disco dañado para que se regeneren los datos en el nuevo disco duro, gracias al sistema de paridad.

5.2.3.1 Discos spare/reserva

Existen variantes de RAID 5, y algunas controladoras hardware también implementan, la posibilidad de tener discos denominados “hot spare”, o de reserva.

Estos discos están conectados (a la controladora, o la placa base) pero sin estar dentro del grupo RAID. Entrarán a formar parte del grupo en el momento en el sistema detecte que uno de los discos pertenecientes al grupo está fallando, y por tanto el sistema RAID esté degradado.

De esta manera, al entrar en el grupo, el RAID comenzará a arreglarse de manera automática sin tener que esperar a que el administrador de sistemas se entere de que ha habido algún error.

5.3 Sistemas de ficheros

Los sistemas de ficheros controlan cómo se almacenan y recuperan los datos. Sin un sistema de archivos, los datos colocados en un medio de almacenamiento serían un gran cuerpo de datos sin manera de saber dónde termina un dato y comienza el siguiente.

Las funciones principales de los sistemas de ficheros son:

• Asignar espacio a los archivos.

• Administrar el espacio libre (reorganizándolo en caso necesario).

• Provee una API a los programas para crear, borrar, modificar y cerrar los ficheros.

• Permite gestionar el acceso a los ficheros (permisos de ficheros).

• Optimizar el rendimiento de acceso.

5.4 Jerarquía de directorios

A la hora de almacenar la información en un sistema de ficheros, se hace siguiendo una jerarquía de directorios. Esta jerarquía de directorios es creada por el sistema operativo durante la instalación y en ella se almacenan los ficheros necesarios para el sistema.

Posteriormente la jerarquía puede ser expandida para guardar información de usuarios, o para que programas y servicios puedan guardar y utilizar información. La estructura inicial debe ser conservada y no se debe modificar si no estamos seguros de lo que hacemos.

6.1 Licencias de Software

A la hora de utilizar cualquier tipo de software lo habitual es que tengamos que aceptar una licencia, que es un contrato entre el licenciante (autor o titular de los derechos de explotación y/o distribución del software) y el licenciatario (el usuario o consumidor final).

Las licencias incluyen una serie de términos y condiciones, que son un conjunto de permisos que el autor otorga al usuario.

Algunos ejemplos de condiciones en una licencia pueden ser:

• Definir el tipo de uso.

• Limitar/permitir la distribución del software.

• Plazo de cesión de los derechos.

• Limitar/permitir la modificación del software.

7.1 Funciones principales

Entre las funciones más importantes de las que se encarga el Sistema Operativo, destacaremos:

• Gestionar los procesos en ejecución: El sistema operativo se encarga de cargar el proceso que queramos ejecutar y de asignarle los recursos necesarios para su correcto funcionamiento. También se encarga de las posibles peticiones de los procesos, de pausarlos, de asignarles el procesador cuando le corresponda...

• Gestionar la memoria RAM: La memoria RAM es finita en el ordenador, y cuando ejecutamos un proceso este se carga en RAM para poder ser ejecutado. Si un proceso necesitase más memoria, será el sistema operativo el que se encargue de asignarle más en caso de que haya libre. Cuando los procesos mueren, esa memoria debe ser liberada, para que otros procesos puedan utilizarla.

• Administrar la CPU gracias a un algoritmo de programación: El sistema operativo coordina el uso de la CPU entre las diferentes tareas y procesos que se ejecutan en el sistema. Utiliza algoritmos de programación para determinar el orden y la prioridad de ejecución de los procesos, asegurando un uso equitativo de los recursos de la CPU.

• Gestionar las entradas y salidas de datos a través de los periféricos: Además de direccionar las entradas y salidas de datos, el sistema operativo proporciona controladores (drivers) para interactuar con los periféricos de entrada y salida, como teclados, mouse, impresoras, discos duros externos, entre otros. Estos controladores permiten que los dispositivos se comuniquen correctamente con el sistema operativo y las aplicaciones.

• Asegurar el buen funcionamiento del sistema: El sistema operativo gestiona información esencial para el funcionamiento del sistema, como la tabla de procesos, la tabla de archivos abiertos y otros datos relevantes. Además, realiza la gestión del rendimiento para asegurar un funcionamiento óptimo del sistema.

• Seguridad: El sistema operativo proporciona un mecanismo de autenticación y autorización para garantizar que los usuarios accedan solo a los recursos y funciones para los cuales tienen permisos. Esto incluye la gestión de cuentas de usuario, contraseñas y asignación de privilegios.

• Administrar los archivos: El sistema operativo maneja las operaciones relacionadas con la gestión de archivos, como la creación, modificación, eliminación y acceso a los archivos en el sistema de almacenamiento.

7.2 Breve historia de los sistemas operativos

Desde la creación de los primeros ordenadores, y al igual que ha sucedido con estos, los sistemas operativos han sufrido una evolución. A continuación un breve repaso, pudiendo ver toda la información en Wikipedia.

• Sin sistema operativo: Los primeros ordenadores no contaban con un sistema operativo propio. Los ordenadores electromecánicos sólo podían ejecutar el programa para el que fueron construidos.

  Con la aparición de los primeros ordenadores digitales, se programaban en lenguaje máquina y ejecutaban el programa. En caso de querer ejecutar otro programa, había que cargarle el programa a mano.

• Sistemas Batch: A principios de los años 1950 aparecen los “monitor residente” que se encargan de cargar los programas leyéndolos de tarjetas perforadas o de cintas para su posterior ejecución.

• Sistemas “multiprogramados” y tiempo compartido: En la década de 1960, aparecen los sistemas operativos que son capaces de ejecutar procesos de un programa mientras otro está a la espera de una operación de E/S.

  También aparecen los sistemas multiusuario, y el “scheduling” del sistema, que lo que hace es compartir tiempo de ejecución del procesador entre distintos programas, dándoles un tiempo a cada uno.

  A principios de 1970 se crea Unix, un sistema operativo muy importante en la época y del cuál han salido variaciones que siguen hoy en día usándose.

• Sistemas en red: Con la aparición de las redes de ordenadores, empiezan a aparecer sistemas operativos con acceso a la red y ofreciendo servicios que pueden ser utilizados por usuarios o por otros ordenadores.

• Sistemas operativos de escritorio: En la década de 1980, con la aparición y proliferación de ordenadores personales (PC), empiezan a aparecer sistemas operativos más enfocados a usuarios que no son expertos en informática.

  Aparecen los primeros interfaces de usuario y escritorios (primero con el Macintosh de Apple en 1984) que junto al ratón facilita la usabilidad de los programas.

GNU/Linux

8.1 Un poco de historia

Para conocer cómo nació el movimiento GNU y el kernel Linux debemos conocer un poco de historia de la informática y cómo evolucionó en los primeros años.

8.1.2 El nacimiento de GNU (GNU’s Not Unix)

1971

Richard Stallman comienza su carrera en el MIT en el laboratorio de inteligencia artificial.

Es conocido no sólo por el movimiento GNU, si no también por crear GCC y Emacs entre otra gran cantidad de software.

En esa época el software se distribuía de manera abierta para poder ser modificado. Lo habitual era realizar modificaciones para mejorar el software y distribuirlo entre compañeros y universidades.

1982

Richard Stallman quiere modificar el firmware de unas impresoras y el fabricante le pide que firme un acuerdo de no divulgación si le enseñan el código. Esto hace que Stallman se enfurezca y es cuando decide que la situación actual debe cambiar y volver al sistema de intercambio de software anterior.

1983

Se anuncia el nacimiento del proyecto GNU, cuya finalidad es la de construir un sistema operativo completamente libre, compatible con Unix. La idea es dar a los usuarios la libertad y el control de sus ordenadores.

1985

Se lanza el manifiesto GNU, y ya cuenta con un editor de texto (Emacs), compilador de C, una shell, varias utilidades … El núcleo inicial todavía no es funcional.

1986

Richard Stallman escribe y publica la definición de lo que es Free Software (Software Libre) a través de la Free Software Foundation.

Más adelante veremos a qué se refiere sobre libertad en el software.

8.1.5 Cronograma de sistemas Unix

En el siguiente cronograma se puede ver la línea temporal de los sistemas Unix:

8.2 Resumen

Linux es conocido como un sistema operativo libre pero el nombre de Linux se centra única y exclusivamente en el kernel (o núcleo) del sistema operativo.

El sistema operativo completo debería llamarse GNU/Linux, ya que el kernel es una “pequeña” parte (aunque muy importante) dentro de todo el sistema operativo. El resto de herramientas utilizadas en el sistema operativo pertenecen al proyecto GNU.

9.1 Free Software / Software Libre

En 1986 Richard Stallman saca a la luz la definición de lo que es Free Software (Software Libre) a través de la Free Software Foundation:

Las libertad en el software se refiere a:

1. La libertad de ejecutar el programa, para cualquier propósito.

2. La libertad de estudiar cómo trabaja el programa, y cambiarlo para que haga lo que usted quiera. El acceso al código fuente es una condición necesaria para ello.

3. La libertad de redistribuir copias para que pueda ayudar al prójimo.

4. La libertad de mejorar el programa y publicar sus mejoras, y versiones modificadas en general, para que se beneficie toda la comunidad. El acceso al código fuente es una condición necesaria.

El movimiento del Free Software es un movimiento que tiene que ver más con la filosofía y la ética que con la tecnología en sí misma.

9.1.1 Copyleft y GNU Public License (GPL)

Es una práctica legal que consiste en el ejercicio del derecho de autor (copyright en inglés) con el objetivo de propiciar el libre uso y distribución de una obra, exigiendo que los concesionarios preserven las mismas libertades al distribuir sus copias y derivados (Wikipedia).

Con esto nació la licencia GNU GPL, la cual permite al usuario final la libertad de usar, estudiar, compartir y modificar el software recibido. Tiene que quedar claro que un programa comercial puede ser Software Libre.

10.1 Filesystem Hierarchy Standard #{fhs}

Debido a que en GNU/Linux todo se representa como ficheros (discos, dispositivos, programas, … ) es necesario que exista un orden a la hora de ser almacenados. Con esa intención nace en 1993 el estándar de la jerarquía de ficheros de Linux, enfocado a reestructurar los archivos. Posteriormente se unieron otros derivados de UNIX (la comunidad de desarrollo de BSD) por lo que terminó adoptando el nombre FHS.

Aún siendo un estándar, no todas las distribuciones lo siguen al pie de la letra, y otros Unix, como MacOS, tienen sus propias rutas especiales.

10.2 Directorios importantes

A continuación se exponen los directorios más importantes del sistema junto con la descripción del contenido que deben de tener:

• /boot/: archivos de arranque del kernel, normalmente junto con la configuración utilizada para compilarlos.

• /dev/: contiene archivos especiales de bloque que representan los dispositivos del hardware que está corriendo el sistema operativo

• /etc/: contiene los archivos de configuración del servidor y de los servicios que corren en él. Está subdividido en directorios por servicios o configuraciones.

• /home/: los directorios de trabajo de los usuarios normales del sistema

• /lib/: librerías que hacen funcionar a los programas

• /root/: es la home del usuario root

• /var/: archivos variables del sistema

  • /var/lib/: aquí se suelen guardar los ficheros de los programas que “crecen”: bases de datos, ficheros caché…

  • /var/log/: los logs del sistema

Junto a todos estos directorios, se ha separado los lugares en los que van los binarios, o ejecutables de los programas. Lo habitual es que se encuentren en estas rutas:

• /bin/: aplicaciones esenciales del sistema

• /sbin/: aplicaciones que en principio sólo debería ejecutar el usuario root o programas de administración del sistema

• /usr/bin/: ejecutables de usuario

• /usr/sbin/: ejecutables de superusuario

Aunque las rutas de los ejecutables denotan quién debería ejecutar el programa, en la vida real no tiene por qué ser una limitación.

10.3 Dispositivos de almacenamiento y discos duros

En sistemas operativos Windows es habitual que cada partición cuente con una letra para acceder a ella, al igual que ocurre cuando introducimos un dispositivo de almacenamiento externo (un pendrive).

Tal como se ha comentado, en sistemas Unix el sistema de ficheros es una jerarquía, y por tanto todo dispositivo de almacenamiento nuevo deberá estar montado bajo la raíz “/”. Hoy día, en distribuciones con escritorio, al introducir un pendrive éste es auto-montado (es accesible) desde la ruta /media/, donde aparecerán tantos directorios como discos hayamos conectado.

root@vega:~# lsblk
NAME                       MAJ:MIN RM   SIZE RO TYPE MOUNTPOINTS
sda                          8:0    0   1,8T  0 disk
└─sda1                       8:1    0   1,8T  0 part /home/backup

sdb                          8:16   0   3,6T  0 disk
└─sdb1                       8:17   0   3,6T  0 part /home/disco4tb
sdc                          8:32   0 447,1G  0 disk
├─sdc1                       8:33   0   529M  0 part
├─sdc2                       8:34   0   100M  0 part
├─sdc3                       8:35   0    16M  0 part
└─sdc4                       8:36   0 446,5G  0 part
nvme0n1                    259:0    0 931,5G  0 disk
├─nvme0n1p1                259:1    0   512M  0 part
└─nvme0n1p2                259:2    0   800G  0 part /home
nvme1n1                    259:3    0 931,5G  0 disk
├─nvme1n1p1                259:4    0   512M  0 part /boot/efi
├─nvme1n1p2                259:5    0    90G  0 part /
├─nvme1n1p3                259:6    0   300G  0 part
│ ├─VMs-ubuntu--20.04--so1 254:0    0    10G  0 lvm
│ ├─VMs-manjaro            254:2    0    20G  0 lvm
│ └─VMs-win10              254:3    0    35G  0 lvm
└─nvme1n1p4                259:7    0 156,2G  0 part

11.1 Creación de usuarios locales

Tras instalar el sistema, veremos que se nos han creado varios usuarios en el sistema, aparte del usuario root y el usuario no-privilegiado. Para poder ver los usuarios que existen en nuestro sistema podemos verlo en el fichero /etc/passwd o podríamos obtener un listado ejecutando el siguiente comando:

root@vega:~# cut -d: -f1 /etc/passwd

Para crear un usuario:

root@vega:~# adduser ruben

Añadiendo el usuario `ruben' ...
Añadiendo el nuevo grupo `ruben' (1001) ...
Añadiendo el nuevo usuario `ruben' (1001) con grupo `ruben' ...
Creando el directorio personal `/home/ruben' ...
Copiando los ficheros desde `/etc/skel' ...
Nueva contraseña:
Vuelva a escribir la nueva contraseña:
passwd: contraseña actualizada correctamente
Cambiando la información de usuario para ruben
Introduzca el nuevo valor, o pulse INTRO para usar el valor predeterminado
    Nombre completo []:
    Número de habitación []:
    Teléfono del trabajo []:
    Teléfono de casa []:
    Otro []:
¿Es correcta la información? [S/n]

Y la línea que nos creará en el fichero /etc/passwd es:

ruben:x:1001:1001:ruben,,,:/home/ruben:/bin/bash

El fichero /etc/passwd nos muestra los datos de los usuarios, siendo un fichero que tiene distintos datos separados por “:”, siendo cada apartado:

En las primeras versiones GNU/Linux la contraseña de los usuarios aparecía en el propio fichero /etc/passwd, lo que suponía un problema en la seguridad, ya que no estaban cifradas. Actualmente, las contraseñas de los usuarios se almacenan cifradas en el fichero /etc/shadow. El fichero es similar al passwd, estando separados los apartados por “:”

En el apartado de la contraseña podemos saber cierta información acerca de la misma ya que tiene el siguiente formato: “$id$salt$hashed”

• id: el algoritmo utilizado para cifrar la contraseña

  • $1$ – MD5

  • $2a$ – Blowfish

  • $2y$ – Eksblowfish

  • $5$ – SHA-256

  • $6$ – SHA-512

Aparte, también podemos encontrarnos con:

• Contraseña vacía: Si no hay contraseña, al pedirnos la contraseña a la hora de hacer login será suficiente con pulsar “intro”.

• !, *: la cuenta está bloqueada para la contraseña. El usuario no podrá loguearse utilizando la contraseña. Resulta útil si queremos bloquear el acceso con contraseña pero no con otros métodos (clave pública SSH).

• *LK*: cuenta bloqueda. El usuario no podrá loguearse.

• *NP*, !!: Nunca se ha puesto una contraseña

11.2 Gestión de grupos

En algunas distribuciones GNU/Linux, al crear un usuario directamente nos crea un grupo para el nuevo usuario. En otras, el usuario pertenece al grupo “users”.

Para saber los grupos a los que pertenece un usuario podemos ejecutar el comando groups. Los grupos del sistema aparecen en el fichero /etc/group, y al igual que los ficheros vistos previamente, están separados por “:”.

11.3 Permisos de ficheros

En GNU/Linux los ficheros cuentan con 3 tipos de permisos:

• lectura (read): el usuario puede leer el fichero

• escritura (write): el usuario puede escribir en el fichero

• ejecución (execute): el usuario puede el fichero o puede ver el contenido de un directorio

Todos ello para los distintos usuarios que pueden existir en el sistema:

• dueño del fichero: la persona que ha creado el fichero

• grupo: los usuarios pertenecientes al grupo al que pertenece el fichero tendrán ciertos privilegios

• el resto de usuarios: los permisos que tendrán el resto de usuarios que no son ni el dueño ni pertenecen al grupo

Todo ello se puede visualizar en el sistema de ficheros si listamos los permisos del fichero:

ruben@vega:~$ ls -lh fichero.txt
-rw-r--r-- 1 ruben ruben 0 dic  8 19:17 fichero.txt

Los permisos se pueden ver en los primeros 10 caracteres:

Existen los distintos tipos de ficheros:

• -: fichero normal
• d: directorio
• b: dispositivo de bloque (ejemplo: /dev/sda*)
• c: dispositivo de carácter (las consolas. ejemplo: /dev/tty*)
• s: socket local
• p: tubería (pipe)
• l: enlace simbólico (link)

11.4 La importancia de “sudo”

En muchas distribuciones GNU/Linux el usuario no-privilegiado que se crea tiene permiso de “sudo” para poder ejecutar comandos como si se tratara del root (u otro usuario) para poder realizar tareas de administración. Es habitual que en estas distribuciones el usuario root no suela tener contraseña.

Cuando un usuario necesite realizar una tarea como administrador, deberá usar “sudo” antes del comando:

ruben@vega:~$ sudo nano /etc/passwd

Tras realizar este comando, el sistema nos pedirá la contraseña del usuario con el que lo estemos ejecutando y comprobará que el usuario tiene permisos de “sudo” para poder ejecutar el comando (en este caso: nano).

El comando “sudo” viene de “super user do” (que en inglés sería: “super usuario haz”), y aunque su uso habitual es el de permitir realizar cualquier comando de administración, la configuración permite mucho más, pudiendo permitir a ciertos usuarios sólo realizar ciertas tareas. Por ejemplo:

• Usuario ruben: tendría permisos para poder realizar cualquier comando del sistema.

• Usuario dba: sólo tendría permisos para poder realizar el reinicio del sistema de base de datos.

• Usuario adminweb: sólo tendría permisos para poder realizar el reinicio del servidor web.

• …

De esta manera, la gestión de nuestro servidor estaría basada en múltiples usuarios y cada usuario sólo sería capaz de realizar pequeñas tareas, por lo que la seguridad del servidor sería mayor y limitaría lo que los usuarios puedan realizar.

root@vega:# ls -lh /etc/sudoers
-r--r----- 1 root root 669 jun  5  2017 /etc/sudoers

Defaults    env_reset
Defaults    mail_badpass
Defaults    secure_path="/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin"

# User privilege specification
root    ALL=(ALL:ALL) ALL

# Allow members of group sudo to execute any command
%sudo   ALL=(ALL:ALL) ALL

# See sudoers(5) for more information on "#include" directives:

#includedir /etc/sudoers.d

ruben    ALL=(ALL:ALL) NOPASSWD:/bin/systemctl suspend

11.5 Diferencias entre “sudo”, “su” y “su -”

Como ya se ha comentado en el apartado anterior, “sudo” permite la ejecución de comandos como cualquier usuario, siendo lo habitual ejecutarlo como root. Ahora bien, en entornos donde el usuario root tiene contraseña, nos puede interesar convertirnos en él para realizar tareas sin tener que estar ejecutando “sudo” a cada comando. Al ser root, tendremos que tener especial cuidado.

ruben@vega:~$ printenv
LANG=es_ES.utf8
LOGNAME=ruben
XDG_VTNR=2
COLORTERM=truecolor
PWD=/home/ruben
DESKTOP_SESSION=gnome
USERNAME=ruben
SHELL=/usr/bin/zsh
PATH=/usr/local/bin:/usr/bin:/bin:/usr/local/games:/usr/games
...

ruben@vega:~$ echo $PATH
/usr/local/bin:/usr/bin:/bin:/usr/local/games:/usr/games

ruben@vega:~$ echo $PATH
/usr/local/bin:/usr/bin:/bin:/usr/local/games:/usr/games

ruben@vega:~$ su
Contraseña:

root@vega:/home/ruben# echo $PATH
/usr/local/bin:/usr/bin:/bin:/usr/local/games:/usr/games

root@vega:/home/ruben# exit

ruben@vega:~$ su -
Contraseña:

root@vega:~# echo $PATH
/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin

12.1 Comandos sobre el sistema de ficheros

A continuación unos comandos básicos para utilizar sobre el sistema de ficheros.

ruben@vega:~$ ls
Descargas   Escritorio  Música      Público
Documentos  Imágenes    Plantillas  Vídeos

ruben@vega:~$ ls -l
total 36K
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Descargas
drwxr-xr-x 2 ruben ruben 4,0K dic  6 09:50 directorio1
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Documentos
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Escritorio
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Imágenes
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Música
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Plantillas
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Público
drwxr-xr-x 2 ruben ruben 4,0K nov 12  2022 Vídeos

ruben@vega:~$ mkdir directorio1
ruben@vega:~$ ls
Descargas    Documentos  Imágenes  Plantillas  Vídeos
directorio1  Escritorio  Música    Público

ruben@vega:~$ rmdir directorio1

ruben@vega:~$ nano fichero.txt

ruben@vega:~$ cat fichero.txt
hola, qué tal

ruben@vega:~$ more fichero.txt
hola, qué tal

ruben@vega:~$ rm fichero.txt

ruben@vega:~$ rm -r directorio2
ruben@vega:~$ rm -fr directorio2

ruben@vega:~$ grep hola fichero.txt

12.2 Comandos de red

Para ver los interfaces de red y las direcciones IP que tienen

ruben@vega:~$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo

2: enp4s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500
link/ether 1a:8a:1c:ff:25:15 brd ff:ff:ff:ff:ff:ff
inet 192.168.1.99/24 brd 192.168.1.255 scope global enp4s0

Para ver la ruta por defecto (el gateway o puerta de enlace).

ruben@vega:~$ ip route show default
default via 192.168.1.1 dev enp4s0 onlink

Ver los puertos TCP y servicios que están a la escucha en nuestro servidor

root@vega:~# ss -pntal

12.3 Comandos sobre procesos

Listar todos los procesos

root@vega:~# ps aux

Listar todos los procesos en forma de árbol (para saber de quién son hijos)

root@vega:~# pstree -p

Matar un proceso (donde PID es el identificador del proceso).

root@vega:~# kill -9 PID

12.4 Estado de la carga y memoria del servidor

Para ver los procesos y su estado por consumo de CPU, RAM…

root@vega:~# top

Para ver los procesos y su estado por consumo de CPU, RAM… es necesario instalar este paquete

root@vega:~# htop

12.5 Comandos sobre servicios (systemd/systemctl)

GNU/Linux cuenta con un sistema unificado (systemd) para administrar el sistema y los servicios que tenemos en nuestro servidor. Dado que es una pieza fundamental en el sistema operativo, debemos de conocer ciertos comandos para poder desempeñar tareas con él.

Listar todos los servicios/unidades

root@vega:~# systemctl

Comprobar si algún servicio ha fallado

root@vega:~# systemctl --failed

Comprobar el estado de un servicio concreto (en este caso, ssh)

root@vega:~# systemctl status ssh

Parar un servicio concreto

root@vega:~# systemctl stop ssh

Arrancar un servicio concreto

root@vega:~# systemctl start ssh

Ver los logs de todo el sistema

root@vega:~# journalctl

Ver los logs de un servicio concreto (en este caso, ssh)

root@vega:~# journalctl -u ssh

Ver los logs del kernel

root@vega:~# journalctl -k

12.6 Comandos para instalar/desinstalar paquetes

Los comandos que se van a exponer aquí sirven para las distribuciones que utilizan el sistema de paquetes APT (Advanced Packaging Tool) que está presente en las distribuciones derivadas de Debian, como por ejemplo Ubuntu.

root@vega:~# apt update

root@vega:~# apt upgrade

root@vega:~# apt full-upgrade

12.7 Comandos para apagar/reiniciar

Para realizar el apagado o reinicio de un equipo se pueden utilizar varios comandos distintos.

root@vega:~# reboot

root@vega:~# shutdown

root@vega:~# shutdown now

root@vega:~# systemctl suspend

Sistemas de comunicación y redes

13.1 Comunicación de la información

Tal como hemos visto, los sistemas de comunicación de la información no es algo nuevo, ¿pero qué necesidades tiene un sistema de comunicación?

• Emisor: Es el origen y la fuente de la información que se pretende comunicar.

• Receptor: Es el destinatario, el que va a recibir la información.

• Mensaje: Es la información que queremos transmitir entre el emisor y el recepetor.

• Código: Es el conjunto de reglas utilizadas a la hora de representar el mensaje. El emisor y receptor deben utilizar el mismo código para que la comnunicación sea correcta.

• Canal: Es el medio físico por el que se va a enviar el mensaje.

• Señal: Es el componente físico por el que se envía la información.

Para entender de mejor manera un sistema de comunicación y los componentes que lo forman, vamos a poner dos ejemplos:

14.1 Breve historia de las redes

A continuación una breve cronología mostrando los hitos más importantes dentro de las redes de comunicaciones, en lo que a ordenadores se refiere (Referencia).

~1950

En la década de los 50 se desarrollan los circuitos integrados. Esto hará que en el futuro los ordenadores cada vez se vayan haciendo más pequeños.

Las redes de ordenadores comienzan a aparecer en las bases militares americanas, en principio para sistemas de radares.

~1960

Se realiza una conexión entre dos mainframes en EEUU para el sistema de reservas aéreas comerciales.

El MIT utiliza un ordenador para enrutar y mantener conexiones telefónicas.

En 1966, aparece un paper (artículo científico) describiendo las WAN.

En 1969 ARPANET (red de ordenadores creadas por el Departamento de Defensa de Estados Unidos) cuenta con 4 nodos (a 50kbit/s de velocidad).

~1970

En 1972 se hace la primera demostración pública de ARPANET.

A comienzos de la década (1973) se crea Ethernet en la compañía Xerox Parc.

A finales de la década Xerox intenta hacer que Ethernet se convierta en un estándar de conexión para terminar con las competencias (token ring, …).

~1980

Los ordenadores personales empiezan a generalizarse.

Aparece el protocolo para enviar y recibir e-mails (SMTP).

El protocolo TCP/IP se convierte en el utilizado por ARPANET (1983) y es declarado como su estándar para las comunicaciones.

Aparece el servicio DNS.

Se crea el modelo de referencia OSI.

Aparece el primer gusano por la red (Morris worm, 1988). Se estima que infectó al 10% de los ordenadores conectados a la red.

Se crea el protocolo BGP.

El protocolo Ethernet evoluciona y permite conexiones a 10Mbit/s.

~1990

Tim Berners-Lee desarrolla el código para WWW y crea el primer servidor web (1991).

Se puede decir que aquí es cuando nace la Internet que conocemos actualmente.

En 1995 Ethernet permite conexiones a 100Mbit/s

Se establece un control para los nombres de dominio (posteriormente lo asumirá ICANN).

Aparece Amazon, ebay, Craiglist, IMDB, hotmail, google, yahoo, ...

Aparece el protocolo IPv6 (1998).

Aparece el protocolo wifi 802.11b.

~2000

Crisis de las “.com”.

Internet se generaliza.

Empiezan a permitirse más TLDs, que no corresponden sólo a países.

Ethernet permite conexiones a 1Gbit/s

~2010

Ethernet permite conexiones a 400Gbit/s (2018).

Starlink comienza a desplegar su constelación de satélites para dar cobertura en todo el planeta.

14.2 Tipos de redes

A la hora de diferenciar las redes de ordenadores podemos diferenciarlas por distintos conceptos:

• Por el medio de transmisión utilizado.

• Por la dirección de los datos.

• Por el alcance.

• Por el grado de acceso.

• Por la topología.

• ...

15.1 Origen

Al comienzo de las redes de ordenadores cada empresa creaba su propio sistema de comunicación creando su propio hardware y software, lo que hacía imposible la interconexión entre equipamiento de distintas empresas.

Estos sistemas de comunicación constan de unas reglas que los nodos deben conocer para poder comunicarse entre sí, y a ese conjunto de reglas se les denomina protocolo de comunicación.

Para que eso hoy en día no suceda ya que las redes están definidas en varios estándares, como veremos más adelante.

15.2 Ventajas de la división en capas

La división en capas nos permite:

• Dividir el proceso de comunicación en procesos más pequeños.

• Aislar las funciones de cada capa. De esta manera, en caso de realizar modificaciones en la misma, no afecta al resto de capas.

• Ocultar la implementación al resto de capas. Siguiendo con el punto anterior, una capa utilizará los servicios de su capa inferior sin saber cómo realiza sus funciones.

• Cada capa puede constar de distintos estándares, facilitando la interconexión de distintas tecnologías

Una arquitectura de red en capas se implementa por medio de distintos protocolos, formando una familia de protocolos para facilitar la comunicación de distintos sistemas y equipos en la red.

Desde el comienzo de las redes de ordenadores han existido distintas familias de protocolos, y se puede considerar que hubo una guerra de protocolos durante las décadas de 1970 a 1990. Empresas, organizaciones y países se posicionaban sobre cuál sería el mejor protocolo de comunicaciones y el que saldría ganador para el uso a nivel internacional.

Por destacar algunos protocolos que ya no se usan:

• SNA creado en 1974 por IBM.

• NetBEUI de Microsoft. Que evolucionó a NetBIOS sobre TCP/IP que hoy día se usa en Windows Server.

• IPX/SPX de Novell.

15.3 Modelo de referencia OSI

El modelo de interconexión de sistemas abiertos, conocido como “modelo OSI” (Open Systems Interconnection en inglés) es un modelo de referencia (teórico) que busca estandarizar las funciones de comunicación para un sistema informático siendo agnóstico a la tecnología utilizada para realizar la implementación y a los protocolos utilizados en cada capa.

El diseño comenzó en 1977 tratando de terminar con la guerra de protocolos comentada previamente, y la Organización Internacional de Estandarización (International Organization for Standardization, o ISO en inglés) terminó por definir el estándar ISO-7498 en 1984.

15.4 Pila de protocolos TCP/IP

Durante el surgimiento de las redes de comunicaciones entre ordenadores cada fabricante creaba su propio estándar, lo que hacía que la comunicación entre ellos no fuese posible. En 1974 Vint Cerf and Bob Kahn describen un protocolo para compartir recursos usando envío de paquetes a través de una red de comunicación. Es el comienzo del protocolo TCP.

En 1984 fue el protocolo elegido por parte del Departamento de Defensa de Estados Unidos, y poco tiempo después se convirtió en el estándar de facto de la comunicación de red que posteriormente dio lugar a Internet.

Tal como se puede ver, la pila de protocolos TCP/IP es funcional, al contrario que ocurre con el modelo OSI que sólo es teórico.

La pila TCP/IP cuenta con cuatro capas:

16.1 Formato de una dirección IPv4

Como ya se ha comentado, una IP es un conjunto de bits, concretamente 32, que normalmente son representados en 4 grupos de 8 bits pasados a decimal, que es lo que normalmente estamos acostumbrados a ver:

• Dirección IP en formato de 32 bits:

  11000000101010000000000101100100

• IP en formato de bits, separados en grupos de 8 bits:

  11000000 10101000 00000001 01100100

• Dirección IP en formato decimal:

  192 . 168 . 1 . 100

Al tener 32 bits, se realizan 4 grupos de 8 bits, por lo que obtendremos 2⁸ posibles combinaciones en cada grupo. Por lo que nos lleva a poder representar cualquier número desde 0 (00000000) hasta 255 (11111111) en cada bloque.

16.2 Máscara de red

Una dirección IP no sólo contiene la dirección única de un dispositivo, sino que también contiene la red a la que pertenece dicho dispositivo. Esto nos lleva a ver que una IP pertenece a una jerarquía, ya que pertenece a una red “superior”. A simple vista no podemos saber a qué red pertenece una IP, pero el formato es el siguiente:

Dependiendo del número de bits que sea “n”, el número “m” variará a la par hasta que ambos sumen los 32 bits que debe de tener una dirección IP. Aquí es donde entra en juego la máscara de red.

La máscara de red es un número binario de 32 bits que nos permitirá conocer qué número es “n” y “m” en una dirección IP, para así obtener el prefijo de la red y conocer cuántos dispositivos puede llegar a existir en la red.

Al igual que la IP, una máscara de red son 32 bits que contendrán a la izquierda “n” unos y a la derecha “m” ceros.

Por ejemplo:

• IP decimal: 192.168.1.100

• IP binario: 11000000101010000000000101100100

• Máscara de red: 11111111111111110000000000000000

Si contamos el número de unos que tenemos en el lado izquierdo de la máscara de red veremos que tenemos 16, por lo que los primeros 16 bits de la IP serán los que nos digan a qué red pertenece esa IP. En este caso, y para favorecer el visionado, realizamos una separación de los bits:

• IP binario: 11000000 10101000 00000001 01100100

• Máscara de red: 11111111 11111111 00000000 00000000

Con esto obtenemos:

• Prefijo de la red: 192.168

• Identificador del dispositivo: 1.100

Si observamos, la máscara de red, al ser 32 bits, también se puede escribir en formato decimal, aplicando al igual que antes, la creación de 4 grupos de 8 bits. En el ejemplo anterior la máscara sería: 255.255.0.0 .

Existe un tercer método para escribir la máscara de red: “/n”, donde “n” es un número indicando el número de unos (y por tanto, los bits que identifican el prefijo de la red) que tiene la máscara de red. En nuestro caso, la máscara también se puede escribir como /16, ya que es el número de unos que tiene nuestra máscara.

16.3 Nombre de la red, broadcast y dispositivos

De una máscara y una IP podemos obtener más información. Para conocer el número de posibles IPs que puede llegar a haber en esa red tendremos que realizar el cálculo de 2^m, donde “m” es el número de ceros que tiene la máscara.

En nuestro ejemplo es 2¹⁶ = 65536 posibles IPs. De estas IPs existen dos IPs especiales:

• Nombre de la red: El nombre de la red sirve para identificar y diferenciar las distintas redes que pueden llegar a existir.

  Es muy importante nombrarlas de manera correcta ya que nos dará la información necesaria para conocer el prefijo de la red y el número posible de dispositivos que puede haber.

  Para crear el nombre de la red lo haremos usando el prefijo de la red y el resto de bits ponerlos a 0. En nuestro ejemplo:

  11000000 10101000 00000000 00000000 = 192.168.0.0

  Al nombre de la red siempre se le debe añadir la máscara, por lo que quedaría: 192.168.0.0 /16

  Si no se pone la máscara de red, podría ser una IP suelta de cualquier red.

• Broadcast: Sirve para poder mandar un mensaje a todos los dispositivos de la red. Para formar esta dirección usamos el prefijo de la red y el resto de bits ponerlos a 1, por lo que en nuestro ejemplo quedaría:

  11000000 10101000 11111111 11111111 = 192.168.255.255

Teniendo esto en cuenta, al total de posibles IPs de una red tendremos que restarle 2 para darnos el número total de dispositivos que podremos tener en una red:

En nuestro ejemplo vemos que “m” es 16 (porque en la máscara tenemos 16 ceros), y sabemos que tenemos 2 IPs especiales (el nombre de la red y el broadcast) que tendremos que restar para tener el número total de dispositivos (tablets, ordenadores, móviles conectados) que podrá llegar a tener esa red: 2¹⁶ − 2 = 65534 posibles dispositivos. El rango de estos dispositivos será desde la IP 192.168.1.1 hasta 192.168.255.254.

16.4 Bloques de IPs reservadas

Dentro de todas las posibles IPs y redes que podemos llegar a crear, existen unos bloque que están reservados por unas razones u otras:

• Redes públicas: son todas las IPs que no entran en los siguientes bloques, y por tanto, son las utilizadas públicamente en Internet.

• Redes privadas: Son redes que sólo pueden existir en el ámbito privado y no se podrá configurar de cara internet.

• Reservado: Existen varios bloques que están reservados por diversas razones, de los cuales veremos los ejemplos más característicos.

Es importante conocer los bloques reservados para no cometer errores a la hora de crear redes. El listado completo se puede encontrar en la Wikipedia.

16.5 Clases de IP

Durante el inicio de la expansión de internet y la creación de redes se crearon clases que nos indican el número de subredes que deberían existir, la máscara y más información que se puede encontrar en la Wikipedia. Hoy en día se considera obsoleta.

• Clase A: se asigna el primer octeto para identificar la red, reservando los tres últimos octetos (24 bits) para que sean asignados a los hosts, de modo que la cantidad máxima de hosts es 2²⁴ − 2 . El bit más significativo (el de más a la izquierda) empieza por 0. Sería desde 0.0.0.0 hasta 127.255.255.255.

• Clase B: se asignan los dos primeros octetos para identificar la red, reservando los dos octetos finales (16 bits) para que sean asignados a los hosts. Los primeros bits más significativos son 10. Sería desde 128.0.0.0 hasta 191.255.255.255.

• Clase C: se asignan los tres primeros octetos para identificar la red, reservando el octeto final (8 bits) para que sea asignado a los hosts, de modo que la cantidad máxima de hosts por cada red es 2⁸ − 2 . Los primeros bits más significativos son 110. Sería desde 192.0.0.0 hasta 223.255.255.255.

• Clase D: serían las IPs que empiezan por 1110. Desde 224.0.0.0 hasta 239.255.255.255.

• Clase E: serían las IPs que empiezan por 1111. Desde 240.0.0.0 hasta 255.255.255.255.

16.6 Configurar IPv4

Una vez sabemos cómo funciona IPv4, es el momento de aplicarlo en el sistema operativo en el que nos encontremos.

17.1 Router

Un router (o encaminador) es el encargado de enrutar (o encaminar) los paquetes que recibe de una red a otra red buscando la ruta más adecuada para ello. Pertenecen a la capa 3 del modelo OSI.

Un router puede “unir” redes, por lo que para ello es necesario que tenga interfaces configuradas (IPs) en las redes que quiere comunicar. Tendrá tantas interfaces configuradas como redes a las que esté unido.

El ejemplo más sencillo de router lo tenemos en casa, que es proporcionado por nuestro ISP. Este router une la red privada donde conectamos nuestros equipos (PCs, tablets, móviles) y la red del proveedor que a su vez nos dará acceso a Internet.

ruben@ubuntu:~$ ip route
default via 192.168.1.1 dev enp1s0 proto dhcp metric 100

ruben@ubuntu:~$ route -n

Kernel IP routing table
Destination     Gateway      Genmask      Flags Metric Ref  Use Iface
0.0.0.0      192.168.1.1     0.0.0.0      UG    100    0    0   enp1s0

C:\Users\ruben> ipconfig

Configuración IP de Windows
Adaptador de Ethernet Instancia de Ethernet 0 2:

Sufijo DNS específico para la conexión. . : Home
Vínculo: dirección IPv6 local. . . : fe80::90f1:e72f:5a42:b50d%7
Dirección IPv4. . . . . . . . . . . . . . : 192.168.1.135
Máscara de subred . . . . . . . . . . . . : 255.255.255.0
Puerta de enlace predeterminada . . . . . : 192.168.1.1

17.1.2 Router casero

Los routers caseros son dispositivos que nos permiten conectarnos a internet. El problema es que normalmente suelen ser muy básicos y su funcionalidad es limitada.

Eso no quita que realmente cumpla la función para la que han sido creados, que es la de permitir la interacción de una red como la de un hogar hacia internet.

Los routers caseros suelen tener diferenciada en la parte de atrás el interfaz donde se debe conectar el cable que va hacia Internet (en este caso de color azul) y las bocas que van a formar la red LAN interna de casa (color amarillo), que realmente son un pequeño switch de 4 bocas.

Dependiendo del tipo de conexión que tangamos en casa, el interfaz que nos conecta a internet será distinto, pudiendo ser hoy día los más habituales:

• Cable coaxial: En conexiones con Euskaltel en el que no nos llega la fibra hasta casa.

• Conector de fibra: Cuando la fibra nos llega hasta nuestra casa.

Los routers que tenemos en casa también tiene otras funcionalidades básicas que vienen pre-configuradas como veremos a continuación, entre las que podemos destacar:

• Direccionamiento LAN: Normalmente viene configurado con la red 192.168.1.0/24 o 192.168.0.0/24

• DHCP Server: Servicio que otorga IPs en nuestra red LAN, teniendo en cuenta el direccionamiento que tengamos.

• Configuración Wifi: Dependiendo del modelo tendremos distintas redes inalámbricas (en distintos rangos). Podremos configurar el nombre de la red, el canal y el tipo de seguridad de acceso a la misma.

• Restricción hacia internet: Algunos routers permiten limitar el acceso a Internet en ciertos horarios (ideal para restringir el acceso a menores de edad).

• Redirección de puertos: Para redirigir conexiones desde Internet a un equipo concreto dentro de la red.

• Filtrado MAC: Normalmente para el apartado Wifi, y así limitar quién se puede o no se puede conectar.

17.2 NAT

La traducción de direcciones de red, también llamado enmascaramiento de IP o NAT (del inglés Network Address Translation), es un mecanismo utilizado por routers que conectan dos (o más) redes para que el paquete que llega a un equipo destino no parezca que llega desde la red de origen.

Vamos a tomar como ejemplo el siguiente esquema que es un ejemplo que podemos entender teniendo en cuenta la conexión de nuestra casa:

En este ejemplo tenemos conectado un equipo con IP 192.168.1.15 al router que tenemos en casa (cuya IP en la LAN es 192.168.1.1). Este router cuenta con una IP pública proporcionada por el ISP para el acceso a internet (83.84.1.7). Cuando nuestro equipo quiere comunicarse con algún equipo que no está en su red, al salir a internet, el router cambia la cabecera del paquete sustituyendo 192.168.1.15 por 83.84.1.7, y de esta manera al servidor remoto (212.142.27.34) el paquete le llega desde una IP pública.

Este es el ejemplo más sencillo y que hacemos uso cada día en casa, pero esto no significa que NAT sólo se realice entre redes públicas y privadas. Lo podemos utilizar entre dos redes públicas o dos redes privadas también.

Las traducciones de dirección se almacenan en una tabla, para recordar qué dirección y puerto le corresponde a cada dispositivo cliente y así saber donde deben regresar los paquetes de respuesta.

Existen distintos tipos de NAT:

• NAT de sobrecarga: Varios equipos de la red de origen se traducen por una única dirección de la red de salida. Es el método más habitual (el que realizan nuestros routers en casa).

• NAT estática: También conocida como “NAT 1:1”, ya que una dirección IP privada se traduce siempre por una única dirección IP pública, y siempre será la misma. Este método es el habitual cuando queremos tener un servidor en la red interna y queremos que su comunicación con el exterior siempre sea con la misma IP pública

• NAT dinámica: Similar al caso anterior, pero en este caso el router contará con una tabla de IPs públicas y se asignará una que esté libre de esta tabla a un equipo interno cuando necesite comunicarse de manera pública. Cuando deje de necesitarlo, la IP se marcará como “libre” y se podrá asignar a otro equipo interno posteriormente.

17.3 DHCP

El protocolo de configuración dinámica de host (Dynamic Host Configuration Protocol, también conocido por sus siglas de DHCP) es un protocolo de red que nos permite configurar la IP de un dispositivo dentro de una red.

Normalmente el protocolo DHCP enviará la configuración de los siguientes parámetros para que el equipo los use:

• IP: IP asignada al equipo.

• Máscara de red: para identificar el tamaño de la red.

• Default gateway: para que el equipo se pueda comunicar con otra red.

• DNS: el servidor DNS que utilizará el equipo para la resolución de nombres.

Existen muchas más configuraciones que se pueden enviar a un equipo que realiza una petición de configuración por DHCP, pero las arriba expuestas son las más habituales.

El protocolo funciona en forma “Cliente/Servidor”, siendo el equipo el que realiza la búsqueda de un servidor DHCP para el inicio de la configuración. DHCP hace uso de los puertos 67/UDP para el servidor y 68/UDP para los clientes.

Lo más habitual es que el servidor DHCP esté configurado en los routers (tal como sucede en los que nos proporcionan los ISP), pero no tiene por qué ser así, pudiéndose instalar en un equipo con Windows Server, GNU/Linux, …

17.4 Swith

Un switch (o conmutador) es el dispositivo digital que interconecta equipos que están en la misma red, y actúa en la capa 2 del modeo OSI. También permiten conectar distintos segmentos de la misma red, uniendo distintos switches entre sí.

Los switches poseen la capacidad de aprender y almacenar las direcciones de red de la capa 2 (direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus puertos. Por ejemplo, un equipo conectado directamente a un puerto de un switch provoca que el propio switch almacene su dirección MAC. Esto permite que la información dirigida a un dispositivo vaya desde el puerto origen al puerto de destino.

Los switches profesionales tienen un interfaz de configuración (tanto por consola como interfaz web) para poder realizar distintas tareas de configuración, tanto a nivel general como a nivel de puerto individual.

PfSense

18.1 Antes de empezar

La idea de este documento es crear una pequeña infraestructura de red haciendo uso de un firewall (o cortafuegos) basado en pfSense. Con ello vamos a ver cómo funciona el sistema de creación de reglas de filtrado de tráfico para un equipo que estará dentro de la red LAN detrás de dicho firewall.

El esquema de infraestructura real quedaría de la siguiente manera, dependiendo de cómo realicemos la instalación y las posibilidades que tengamos con nuestro proveedor de internet:

• 1ª opción: el pfSense actúa como conexión directa a internet. Para ello estará conectado a un router neutro, cable-modem, ONT o lo habremos configurado como nuestro ISP nos indique. Por lo tanto pfSense tendrá IP pública a internet y actuará como firewall directo.

• 2ª opción: haciendo doble NAT, detrás del router de nuestro proveedor de Internet. Para que todo funcione de manera correcta, en el router del proveedor deberemos hacer una redirección de puertos para que todas las conexiones vayan a la IP del servidor pfSense.

18.2 Requisitos

Esta simulación se puede realizar de dos maneras:

• haciendo uso de hardware dedicado.

• usando máquinas virtuales.

La manera más sencilla es realizarlo haciendo uso de máquinas virtuales con un virtualizador como es Virtualbox, por lo que se explicará esta modalidad.

19.1 Detalles de la máquina virtual

Por otro lado, a la máquina virtual se le van a añadir dos interfaces de red:

• El primer adaptador de red será de tipo “Adaptador puente”, ya que en el sistema haremos que sea la interfaz que actuará como “WAN”.

• El segundo adaptador de red se creará de tipo “Red interna” y le pondremos el nombre de “LAN”, que hará esas funciones en nuestra infraestructura.

Dadas las explicaciones previas, una vez creada la máquina virtual nuestra infraestructura virtual quedaría de la siguiente manera:

Visto este dibujo, la máquina virtual que actuará como PC dentro de la LAN le tendremos que modificar el adaptador virtual para que sea de tipo “Red interna” y escribiremos “LAN”, por lo que ambas máquinas estarán conectadas mediante un “switch virtual”.

El resto de parámetros de la máquina virtual, como se trata de una para pruebas, será:

• 8 GB de disco duro

• 1GB de memoria RAM

19.2 Instalación

Tras poner el CD de instalación en la máquina virtual y arrancar veremos un pequeño menú como muestra la siguiente captura de pantalla:

El menú contará con un sistema de cuenta atrás y si no se selecciona nada entrará en la primera opción por defecto. Se podrá ver cómo el sistema arranca y detecta el hardware y al finalizar nos mostrará un menú con las opciones:

• Install: Instalar pfSense

• Rescue Shell: Lanza una terminal para poder recuperar una instalación que esté dando problemas

• Recover config.xml: recupera el fichero de configuración config.xml de una instalación previa.

Tras seleccionar la opción de instalar, nos aparecerá un menú para seleccionar la distribución del teclado y a continuación el tipo de partición que queremos utilizar:

• Auto (ZFS): Sistema de particionado con el sistema de ficheros ZFS. Es el sistema por defecto, aunque ZFS puede consumir más RAM.

• Auto (UFS) BIOS: si nuestro sistema usa BIOS.

• Auto (UFS) UEFI: si nuestro sistema usa UEFI.

• Manual: Nos permite particionar de manera manual, para expertos.

• Shell: Abre una consola y podremos realizar el particionado a mano.

Al seleccionar la opción “Auto (ZFS)”, el sistema nos permitirá crear un particionado en modo:

• stripe: sin redundancia, usando el disco duro instalado.

• mirror: haciendo uso del sistema RAID1

• raid10: hacer uso de un sistema RAID1+0

• raidz1: redundancia con un disco de paridad

• raidz2: redundancia con dos disco de paridad

• raidz3: redundancia con tres disco de paridad

Tras terminar, nos preguntará si queremos abrir una terminal en el sistema recién instalado. Le diremos que no y que reinicie el sistema. Nos tendremos que asegurar de quitar la ISO de la máquina virtual para que arranque desde el disco duro en lugar del CD.

20.1 Primer arranque

Tras realizar la instalación y reiniciar, en el primer arranque desde el disco duro aparecerá un pequeño asistente que comprobará el hardware, detectará los interfaces de red que tenemos y nos realizará una serie de preguntas:

• Si es necesario configurar VLANs.

• De los interfaces existentes, cuál es el WAN.

• De los interfaces existentes, cuál es el LAN.

Dependiendo del direccionamiento de red en el que nos encontremos, es posible que haya que configurar la LAN virtual de nuestra infraestructura de red virtualizada.

20.2 Menú de configuración desde consola

Tal como se ha comentado, el menú cuenta con distintas opciones de administración.

Como se puede ver en la imagen previa, aparecen 16 posibles opciones a elegir, entre las que destacaremos:

1. Assign interfaces: Para poder reconfigurar a qué red pertenecen los interfaces que tiene nuestro firewall (si es WAN, LAN, … ).

2. Set interfaces IP address: Para poder modificar la IP de los interfaces que tiene nuestro firewall.

3. Reset webConfigurator password: Cambiar la contraseña de acceso.

4. Reset to factory defaults: Restaurar el servidor a los valores de “fábrica”, es decir, resetea todas las configuraciones propias realizadas.

5. Reboot: Reinicia el servidor.

6. Halt: Apaga el servidor.

7. Ping host: Realiza un ping al equipo indicado.

8. Shell: Nos abre una consola en el sistema para poder realizar modificaciones mediante comandos.

9. pfTop: Nos muestra un listado de las conexiones establecidas en tiempo real.

10. Enable Secure Shell (sshd): Habilita el servidor SSH para poder realizar conexiones. Por defecto, sólo podremos conectarnos desde la LAN.

11. Restart PHP-FPM: Reinicia el servicio del interfaz web.

20.3 Interfaz web de configuración

El acceso a la interfaz web de configuración por defecto sólo está disponible desde la red LAN, por lo que accederemos desde la máquina virtual dentro de la LAN abriendo un navegador y apuntando a la IP por defecto de la LAN “https://192.168.1.1” (o la que hayamos puesto si hemos configurado la LAN). Tendremos que aceptar el certificado de seguridad (ya que es auto-firmado) y nos aparecerá la web de login.

Los credenciales por defecto son:

• username: admin

• password: pfsense

El usuario “admin” de la web tendrá la misma contraseña que el usuario root por consola.

Cuando nos logueamos por primera vez nos aparecerá la primera página del asistente de configuración de pfsense, que nos guiará a través de nueve pasos donde podremos hacer una configuración básica de pfSense. Los pasos serán los siguientes:

0. Bienvenida al asistente: página de inicio.

1. Soporte de Netgate: detrás de pfSense hay una empresa, Netgate, que ofrece sus servicios de soporte de pago para pfSense.

2. Información general: configuración básica del servidor:

   • hostname: nombre del servidor.

   • domain: nombre del dominio al que pertenece el servidor.

   • DNS Server: servidores DNS externos al que mandar las peticiones.

3. Servidor de tiempo: configurar la zona horaria y el servidor NTP.

4. Configurar interfaz WAN: Dependiendo de cómo sea la infraestructura real, podremos configurar el interfaz WAN con IP pública estática, por DHCP, por PPPoE, … Por defecto está en DHCP. Si estamos tras doble NAT, habría que desactivar la opción “RFC1918 Networks”.

5. Configurar interfaz LAN: La IP de pfSense en el direccionamiento LAN. Por defecto es 192.168.1.1 con una máscara “/24”.

6. Cambio de contraseña del admin: Para poner una contraseña más segura.

7. Recargar la configuración: Si se ha realizado algún cambio, recargará la configuración.

21.1 Ciclo de vida de una conexión

A continuación se explica cómo actúa pfSense al recibir un paquete de una nueva conexión:

• El paquete, como parte de una nueva conexión, llega a un interfaz.

• Se comprueban las reglas de filtrado en orden descendiente contra el paquete.

• Cuando existe coincidencia, se ejecuta la acción de la regla de filtrado.

• Se para las comprobaciones de las reglas.

• Si no ha existido una coincidencia tras comprobar todas las reglas, el paquete es bloqueado por defecto.

21.2 Reglas creadas por defecto

Tras la instalación de PfSense podemos ir a “Firewall → Rules” y ahí aparecen los interfaces que están configurados actualmente y en los que se pueden crear reglas de filtrado. Los interfaces que existirán en nuestra infraestructura serán:

• Floating: No es una interfaz al uso. Es para crear reglas de filtrado especiales que se pueden saltar el orden y/o aplicar a todos los interfaces. Es mejor no utilizarlo salvo que sepamos qué estamos haciendo y hayamos leído detenidamente la documentación sobre ello.

• WAN: Bloquea todos los paquetes.

• LAN: Existen varias reglas creadas por defecto que permiten tráfico:



• Permite el acceso a la IP de la LAN del pfsense al puerto 80 y 443 para poder administrarlo vía web. Esta regla está especialmente creada para que no se pueda eliminar desde este apartado, ya que el borrarla podría suponer no poder configurar pfSense vía web.

• Permite cualquier tráfico de tipo IPv4

• Permite cualquier tráfico de tipo IPv6

Las últimas dos reglas explicadas previamente permiten que el tráfico pueda salir de la LAN hacia internet y así se permita navegar por internet. Si se crease una nueva red LAN (para una red wifi, DMZ, …) estas reglas no estarían creadas, por lo que desde esa nueva LAN no se podría acceder a ninguna otra red, por lo que habría que crear reglas que permitieran el tráfico.

21.3 Crear regla de denegación

Tal como se ha comentado, por defecto desde la LAN se permite acceder a cualquier red, por lo que podemos hacer ping a cualquier equipo de Internet. Como ejemplo se va a crear una regla que impedirá el acceso a un servidor de Internet. Esta regla servirá de ejemplo para poder realizar cualquier otra regla que sea necesaria.

La regla se va a crear en el interfaz LAN, ya que queremos limitar el tráfico cuyo origen es esa red. Para crear la regla existen dos botones de creación:

• Añadir la regla al principio de la lista: como su propio nombre indica, creará la regla al principio de la lista en la que aparecen todas las reglas que ya están creadas.

• Añadir la regla al final de la lista: en este caso creará la lista al final de todas las reglas.

No importa dónde se cree la nueva regla, ya que se podrá modificar después su posición. Al crear la regla, tendremos que tener en cuenta los siguientes apartados:

• Action: Qué queremos hacer con la regla: pass, block o reject.

• Disabled: Para deshabilitar la regla. Suele ser buena idea deshabilitar temporalmente las reglas que no se necesiten en lugar de borrarlas, por si nos hemos confundido y hay que recuperarlas.

• Interface: El interfaz sobre la que se va a crear la regla.

• Familia de dirección: Si queremos aplicar la regla sobre IPv4, IPv6 o ambas.

• Protocolo: Protocolo de la conexión: TCP, UDP, ICMP, Any…

• Source: Origen de la conexión. Si es “Any” será desde cualquier equipo de la red elegida. Podremos elegir un único equipo u otras opciones.

• Destination: El destino de la conexión. Si es “Any” será a cualquier equipo. Podremos elegir un equipo u otras opciones.

• Extra options: Opciones extra y avanzadas para la regla (limitar número de conexiones, modificar el gateway de salida, … ).

• Description: Suele ser recomendable añadir una descripción a las reglas para identificar el servicio o el servidor sobre el que se aplica.

Para el ejemplo se va a bloquear todo el tráfico desde la LAN, al servidor 1.1.1.1 (servidor DNS de la empresa Cloudflare). La regla quedaría:

21.4 Orden de las reglas

Tal como se ha identificado en el ciclo de vida de las conexiones, el orden de las reglas es muy importante, ya que en el momento en el que el tráfico entra sobre el interfaz se comprobará si coincide con las reglas en orden descendente.

Por lo tanto, si existe una regla muy general que permite el tráfico y después una muy específica de bloqueo, es bastante probable que la regla específica de bloqueo no llegue a entrar en funcionamiento, ya que el tráfico coincidirá con la regla general que permite dicho tráfico.

Teniendo en cuenta la regla creada en el apartado anterior, vamos a analizar cuál es el comportamiento dependiendo del orden en el que se sitúa:

• Al final del todo:



  Teniendo en cuenta las reglas creadas sobre el interfaz LAN en este orden, la regla de bloqueo al servidor 1.1.1.1 no entrará nunca en funcionamiento. El tráfico cuyo origen sea la LAN coincidirá siempre con la regla que le permite ir a cualquier parte, por lo que al coincidir con esa regla no se analizará ninguna más.

• Al comienzo de las reglas:



  En este caso la regla más específica de denegación se ha puesto al principio, por lo que si el tráfico coincide con esta hará lo que indica la regla, bloquear el tráfico al servidor 1.1.1.1. Si no coincide, se seguirán analizando el resto de reglas, y en este caso se permitirá el resto de tráfico.

Es de vital importancia tener en cuenta el orden de las reglas, analizarlo con cuidado y realizar las pruebas oportunas para confirmar que lo que se pretende hacer es lo que termina sucediendo.

22.1 Modificando la infraestructura creada

Dado que se va a crear una red nueva, deberemos realizar cambios en la máquina virtual de nuestro servidor pfSense. La nueva infraestructura será la siguiente:

Tal como se puede apreciar al compararlo con la infraestructura anterior, se ha creado una nueva red interna, por lo que al pfSense se le tendrá que activar una nueva interfaz de tipo “Red interna” y le daremos el nombre de DMZ.

Virtualbox no nos permite realizar esta modificación “en caliente”, por lo que habrá que apagar la máquina virtual de pfSense. Algunos sistemas profesionales de virtualización sí que permiten hacer algunas modificaciones hardware en las máquinas virtuales sin tener que apagarlas, y dependiendo del sistema operativo, se dará cuenta de dichos cambios y por lo tanto no será necesario realizar un apagado.

Tenemos que crear otra máquina virtual que actuará a modo de servidor en la red DMZ, por lo que en su configuración la configuraremos también como “Red interna” en DMZ.

22.2 Modificación de la configuración en pfSense

Tal como se ha visto, tras la instalación de pfSense aparece un pequeño asistente de configuración que nos lleva a través de unos pasos que nos permitirá realizar la configuración de una infraestructura basada en una red con parte WAN y LAN.

En caso de tener más interfaces de red durante la instalación, o a posteriori como sucede ahora, no se configurarán y por tanto queda en nuestra mano realizar dicha configuración.

24.1 Un poco de historia

Aunque está muy en boga el despliegue de aplicaciones haciendo uso de contenedores, no es un concepto nuevo, ya que lleva existiendo desde la década de los 80 en sistemas UNIX con el concepto de chroot.

Chroot, también conocido como “jaulas chroot”, permitían ejecutar comandos dentro de un directorio sin que, en principio, se pudiese salir de dicha ruta. Tenía muy pocas restricciones de seguridad, pero era un primer paso al sistema de contenedores.

LXC nace en 2008 utilizando distintas funcionalidades del kernel Linux para proveer un entorno virtual donde poder ejecutar distintos procesos y tener su propio espacio de red. Con LXC nacen distintas herramientas para controlar estos contenedores, así como para crear plantillas y una API que permite interaccionar con LXC desde distintos lenguajes de programación.

Ha habido otras tecnologías en Linux, como OpenVz, pero nos centraremos en Docker, ya que es lo más conocido actualmente.

24.2 Qué es un contenedor y cómo se crea

Para entender qué es un contenedor dentro de la infraestructura Docker y cómo se crea, tenemos que diferenciar distintos conceptos:

• Imagen Docker
• Contenedor Docker

A continuación se van a detallar en profundidad.

24.2.1 Imágenes Docker

Para crear un contenedor necesitamos hacer uso de una “imagen”, que es un archivo inmutable (no modificable) que contiene el código de la aplicación que queremos ejecutar y todas sus dependencias necesarias, para que pueda ser ejecutada de manera rápida y confiable independientemente del entorno en el que se encuentre.

Las imágenes, debido a su origen sólo-lectura, se pueden considerar como “plantillas”, que son la representación de una aplicación y el entorno necesario para ser ejecutada en un momento específico en el tiempo. Esta consistencia es una de las grandes características de Docker.

Una imagen contiene el servicio que nos interesa ejecutar junto con sus dependencias, y son independientes del servidor donde se ejecuta.

Una imagen puede ser creada utilizando otras imágenes como base. Por ejemplo, la imagen de PHPMyAdmin empaqueta la aplicación PHPMyAdmin sobre la imagen PHP (versión 8.1-apache), que a su vez hace uso de la imagen Debian (versión 11-slim).

A las imágenes creadas se les suele añadir etiquetas (tags) para diferenciar versiones o características internas. Cada creador determina las etiquetas que le interesa crear. Por ejemplo:

• latest: Se le denomina a la última imagen creada.
• php:8.1-apache: Indica que en esta imagen PHP la versión es la 8.1 y además cuenta con Apache.

Podemos utilizar imágenes públicas descargadas a través de un registry público, que no es otra cosa que un repositorio de imágenes subidas por la comunidad. El registry principal más utilizado es Docker Hub.

Las imágenes Docker pueden ser públicas o privadas y se almacenan en un repositorio llamado registry, siendo el más conocido Docker Hub

Se pueden crear nuestras propias imágenes privadas, que pueden ser almacenadas en nuestros equipos o a través de un registry privado que podemos crear (también existen servicios de pago).

24.2.2 Contenedores Docker

Un contenedor Docker es un entorno de tiempo de ejecución virtualizado donde los usuarios pueden aislar aplicaciones. Estos contenedores son unidades compactas y portátiles a las que se les puede aplicar un sistema de limitación de recursos.

Un contenedor se crea a través de una imagen, es la versión ejecutable de la misma que se crea en un entorno virtualizado

Un contenedor se crea a través de una imagen y es la versión ejecutable de la misma. Lo que se hace es crear una capa de escritura sobre la imagen inmutable, donde se podrán escribir datos. Se pueden crear un número ilimitados de contenedores haciendo uso de la misma imagen base.

La capa de escritura no es persistente y se pierde al eliminar el contenedor, es decir, los datos de un contenedor se eliminan al borrar el contendor. Para evitar este comportamiento se puede hacer uso de un volumen persistente de datos, de esta manera esos datos no se pierden.

Los datos creados dentro de un contenedor se borran al eliminar el contenedor

24.3 Contenedores vs. Máquinas virtuales

El uso de máquinas virtuales está muy extendido gracias a que cada vez es más sencillo crearlas. Esto no quiere decir que siempre sea la mejor opción, por lo que se va a realizar una comparativa teniendo en cuenta distintos aspectos a la hora de realizar un desarrollo con máquinas virtuales y con sistemas de contenedores.

24.3.1 Infraestructura

La creación de máquinas virtuales nos permite crear entornos aislados en los que poder instalar el Sistema Operativo que más nos interese y con ello poder instalar el software y los servicios que necesitemos.

Las máquinas virtuales se virtualizan a nivel de hardware, donde debe existir un Sistema Operativo con Hypervisor que permita dicha virtualización. Por otro lado, los contenedores se virtualizan en la capa de aplicación, haciendo que este sistema sea mucho más ligero, permitiendo utilizar esos recursos en los servicios que necesitamos hacer funcionar dentro de los contenedores.

En la imagen se puede apreciar una comparativa diferenciando cómo quedaría una infraestructura de 3 aplicaciones levantadas en distintas máquinas virtuales o en distintos contenedores.

Tal como se puede ver en la imagen, al tener cada servicio en una máquina virtual separada, se va a tener que virtualizar todo el Sistema Operativo en el que se encuentre, con el consiguiente coste de recursos (memoria RAM y disco duro) y con el coste en tiempo de tener que realizar la configuración y securización del mismo.

Usando contenedores la infraestructura se simplifica notáblemente

Por otro lado, en un sistema de contenedores, cada contenedor es un servicio aislado, en el que sólo tendremos que preocuparnos (en principio) de configurar sus parámetros.

25.1 Instalación

Dependiendo del sistema operativo en el que nos encontremos, Docker tiene la opción de instalarse de distintas maneras. En sistemas operativos GNU/Linux cada distribución tiene un paquete para poder realizar la instalación del mismo.

ruben@vega:~$ sudo apt install docker.io

25.1.1 Instalación en Windows y/o Mac

En sistemas Windows y MacOS existe la opción de instalar Docker Desktop, una versión que utiliza una máquina virtual para simplificar la instalación en estos sistemas. De todas maneras, también se instala el CLI para poder usar los comandos que veremos a continuación.

En caso de Windows, se requiere tener las extensiones de virtualización habilitadas en la BIOS/UEFI y una de estas dos opciones, que habrá que configurar antes de instalar Docker Desktop:

• Usar WSL2.
• Usar Hyper-V y el sistema de contenedores de Windows.

25.2 Configuración

Tras realizar la instalación veremos cómo el servicio Docker ha levantado un interfaz nuevo en nuestra máquina, cuya IP es 172.17.0.1/16, siendo el direccionamiento por defecto.

ruben@vega:~$ ip a
...
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue
    link/ether 02:42:9c:1f:e2:90 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
      valid_lft forever preferred_lft forever

Esta IP hará de puente (similar a lo que sucede con las máquinas virtuales) cuando levantemos contenedores nuevos. Los contenedores estarán dentro de ese direccionamiento 172.17.0.0/16, por lo tanto, aislados de la red principal del equipo.

25.3 Usar Docker con usuario sin privilegios

Para poder hacer uso de Docker con un usuario sin permisos de root/administrador, se debe añadir a los usuarios no privilegiados dentro de un grupo. Dependiendo de dónde usemos Docker, tendremos que realizarlo de una manera u otra.

ruben@vega:~$ sudo addgroup ruben docker
[sudo] password for ruben:
Adding user `ruben' to group `docker' ...
Adding user ruben to group docker
Done.

ruben@vega:~$ newgrp docker

PS C:\Users\ruben> net localgroup "docker-users" "usuario" /add

25.4 Primeros pasos

El comando docker tiene muchas opciones, por lo que es recomendable ejecutarlo sin parámetros. De esta manera se pueden ver todas las opciones y una ayuda simplificada para cada una de ellas.

ruben@vega:~$ docker
Usage:  docker [OPTIONS] COMMAND

Management Commands:
builder     Manage builds
completion  Generate the autocompletion script for the specified shell
config      Manage Docker configs
container   Manage containers
context     Manage contexts
image       Manage images
manifest    Manage Docker image manifests and manifest lists
network     Manage networks
node        Manage Swarm nodes
plugin      Manage plugins
secret      Manage Docker secrets
service     Manage services
stack       Manage Docker stacks
swarm       Manage Swarm
system      Manage Docker
trust       Manage trust on Docker images
volume      Manage volumes

Commands:
...

Para cada una de estas opciones, se le puede añadir el parámetro --help para mostrar la ayuda. Hay un segundo apartado que se ha cortado, en el que se incluyen más comandos.

Para asegurar que el servicio Docker está funcionando, podemos hacer uso de docker info, que nos mostrará mucha información acerca del servicio. Pero si lo que queremos es comprobar si tenemos algún contenedor corriendo, es más sencillo hacer docker ps (que es la versión simplificada de docker container ls ):

ruben@vega:~$ docker ps
CONTAINER ID   IMAGE     COMMAND   CREATED   STATUS    PORTS     NAMES

ruben@vega:~$ docker container ls
CONTAINER ID   IMAGE     COMMAND   CREATED   STATUS    PORTS     NAMES

En este caso, como no hay ningún contenedor levantado, sólo muestra las cabeceras de las columnas del listado.

25.5 Levantando nuestro primer contenedor

Es momento de crear nuestro primer contenedor. Para ello, dado que se está usando la consola, hay que hacer uso del comando docker con una serie de parámetros. En este caso se ha optado por levantar el servicio Apache HTTPD:

ruben@vega:~$ docker run -p 80:80 httpd
AH00558: httpd: Could not reliably determine the server's ...
AH00558: httpd: Could not reliably determine the server's ...
[Fri Mar 24 18:25:14.194246 2023] [mpm_event:notice] ...
[Fri Mar 24 18:25:14.194347 2023] [core:notice] [pid  ...
172.17.0.1 - - [24/Mar/2023:18:25:41 +0000] "GET / HTTP/1.1" 304 -

Vemos los logs del servicio Apache al arrancar y si vamos al navegador a la dirección http://localhost muestra lo siguiente:

Y para entender lo que hace el comando, los parámetros son:

• docker: Cliente de consola para hacer uso de Docker.
• run: Ejecuta un comando en un nuevo contenedor (y si no existe lo crea).
• -p 80:80: Publica en el puerto 80 del servidor el puerto 80 utilizado en el contenedor. Se puede pensar que es como hacer un port-forward en un firewall.
• httpd: Es la imagen del contenedor que se va a arrancar. En este caso, la imagen del servidor Apache HTTPD.

Y si vemos qué muestra el estado de docker, vemos cómo aparece el contenedor levantado.

ruben@vega:~$ docker ps
CONTAINER ID   IMAGE     COMMAND       CREATED         STATUS         PORTS               NAMES
a1c3362b0d6c   httpd     "httpd-..."   3 seconds ago   Up 2 seconds   0.0.0.0:80->80/tcp  great

En la columna PORTS se puede apreciar cómo aparece que se ha levantado el puerto 0.0.0.0:80 (escucha en el puerto 80 para cualquier IP del sistema operativo) que es una redirección al puerto 80/TCP interno del contenedor.

25.6 Contenedores en background y más opciones

Tal como se puede ver en el ejemplo anterior, el contenedor se queda en primer plano, viendo los logs del Apache. Esto para ver qué es lo que está sucendiendo durante el desarrollo puede ser útil, pero lo ideal es que el contenedor arranque en modo background, y cuando necesitemos vayamos a ver los logs.

A continuación se va a arrancar un nuevo contenedor de Apache con nuevos parámetros:

ruben@vega:~$ docker run --name mi-apache -d -p 8080:80 httpd

Los nuevos parámetros son:

• --name mi-apache: De esta manera se le da un nombre al contenedor, para poder identificarlo de manera rápida entre todos los contenedores creados.
• -d: Este parámetro es para hacer el detach del comando, y de esta manera mandar a background la ejecución del contenedor.
• -p 8080:80: Publica en el puerto 8080 del servidor el puerto 80 utilizado en el contenedor. Se puede pensar que es como hacer un port-forward en un firewall.

25.7 Parar, arrancar y borrar contenedores

Hasta ahora hemos aprendido a crear contenedores, pero en ciertos momentos nos puede interesar parar un contenedor que no estemos utilizando, o una vez haya cumplido su función, borrarlo.

ruben@vega:~$ docker stop mi-apache

27.1 Añadir volumen de escritura al crear un contenedor

Al añadir un volumen cuando creamos un contenedor hace que por defecto sea en modo lectura-escritura. Cualquier escritura realizada dentro del contenedor en la ruta especificada va a resultar en que el fichero se creará en la ruta indicada del sistema operativo anfitrión.

ruben@vega:~$ ls /opt/mysql-data
ruben@vega:~$ docker run -d -p 3306:3306 --name mi-db \
    -v /opt/mysql-data:/var/lib/mysql \
    -e MYSQL_ROOT_PASSWORD=my-secret-pw \
    mysql:latest
ruben@vega:~$ ls /opt/mysql-data
auto.cnf      client-key.pem      '#innodb_temp'      server-cert.pem   ...

Para este ejemplo se ha creado un contenedor usando la imagen de MySQL, al que se le ha asignado un volumen (por defecto se asigna permitiendo la escritura) y un parámetro necesario para realizar la posterior conexión con contraseña.

• -v /opt/mysql-data:/var/lib/mysql: A través del parámetro -v se le indica al contenedor que se le va a pasar un volumen. Posteriormente se le indica la ruta del sistema operativo anfitrión /opt/mysql-data que se montará dentro del contenedor en /var/lib/mysql.

• -e MYSQL_ROOT_PASSWORD=my-secret-pw: El parámetro “-e” sirve para pasarle al contenedor variables de entorno. En este caso, y tal como dice la web de la imagen MySQL, esta es la manera de asignar la contraseña del usuario root durante la inicialización de la base de datos.

Tras crear el contenedor, y asegurarnos que está levantado haciendo uso del comando docker ps, podemos realizar la conexión desde el sistema operativo anfitrión o desde cualquier otro lugar usando la contraseña indicada previamente.

ruben@vega:~$ mysql -h127.0.0.1 -uroot -P3306 -p
    Enter password:
    ...
    MySQL [(none)]> show databases;
    +--------------------+
    | Database           |
    +--------------------+
    | information_schema |
    | mysql              |
    | performance_schema |
    | sys                |
    +--------------------+
    4 rows in set (0,007 sec)

27.2 Añadir volumen en modo sólo-lectura

A continuación se van a explicar los pasos para levantar un contenedor que contiene una web simple creada en PHP, que está alojada en la ruta /opt/www-data del sistema operativo anfitrión.

ruben@vega:~$ ls /opt/www-data
index.php
ruben@vega:~$ docker run -d -p 80:80 --name mi-web \
    -v /opt/www-data:/var/www/html:ro \
    php:8.2.4-apache

El parámetro nuevo asignado en la creación de este contenedor es:

• -v /opt/www-data:/var/www/html:ro: Para indicarle que le vamos a asignar un volumen siendo la ruta real en el sistema de ficheros del sistema operativo anfitrión /opt/www-data y la ruta destino dentro del contenedor y que va a ser en modo read-only /var/www/html.

Más adelante, cuando veamos cómo entrar dentro de un contenedor Docker, se podría usar el comando para ir a la ruta dentro del contenedor y comprobar que efectivamente está en modo sólo-lectura.

27.3 Entrar dentro de un contenedor Docker

Normalmente no suele ser necesario entrar dentro de un contenedor, ya que, tal como se ha dicho antes, cualquier modificación realizada dentro de él se perderá (salvo que sea dentro de un volumen persistente).

Aún así, para realizar pruebas o comprobaciones del correcto funcionamiento de una imagen puede ser interesante entrar dentro de un contenedor. Para ello, el comando a ejecutar es el siguiente:

ruben@vega:~$ docker exec -it mi-db /bin/bash

Los parámetros utilizados son:

• exec: Indicamos que queremos ejecutar un comando dentro de un contenedor que está corriendo.
• -it: Son dos parámetros unidos, que sirven para mantener la entrada abierta (modo interactivo) y crear una TTY (consola)
• mi-db: Es el nombre del contenedor al que se quiere entrar. También se puede indicar el ID del contenedor.
• /bin/bash: el comando que queremos ejecutar. En este caso, una shell bash. En algunos casos esta shell no está instalada y debemos usar /bin/sh

Hay que tener en cuenta que dentro de un contenedor está el mínimo software posible para que la aplicación/servicio funcione, por lo que habrá muchos comandos que no existan.

30.1 Introducción

Virtualbox es una herramienta de virtualización para crear máquinas virtuales de manera sencilla. Es multiplataforma por lo que se puede utilizar en Windows, MacOS y Linux y aparte, es Software Libre.

Este documento no va a entrar en detalle en cómo se crean las máquinas virtuales, sino que va a explicar los distintos modos y adaptadores de red que puede tener una máquina virtual en este sistema de virtualización.

30.2 Adaptadores de red

Virtualbox permite que cada máquina virtual cuente con hasta cuatro adaptadores de red, lo que comúnmente se llaman interfaces o NIC (network interface controller).

Al crear las máquinas virtuales sólo tienen un único adaptador activo y suele estar configurado en modo NAT, pero tal como se ve a continuación, en el desplegable se puede ver que existen otras opciones:

En la documentación oficial aparece la explicación de los distintos modos, y es buena práctica leer y entender la documentación del software que utilizamos. También hay que entender que cada tipo de adaptador contará con una serie de ventajas y una serie de limitaciones que aparecen reflejadas en la documentación. Estos modos son comunes a otros sistemas de virtualización (VmWare, Proxmox, …), pero el nombre o el modo de uso puede variar así como las posibles limitaciones que puedan existir.

A continuación se va a dar una pequeña introducción a cada tipo de adaptador.

30.2.1 Adaptador puente

Es el tipo de adaptador que se usará si queremos que las máquinas virtuales aparezcan en la red física como si fueran un equipo más. Para poder entenderlo de mejor manera, podríamos pensar que este tipo de adaptador lo que hace es crear un “switch virtual” entre las máquinas virtuales y el interfaz físico, por lo que es como si fueran un equipo más en la red física.

Si el equipo físico anfitrión cuenta con más de un NIC (por ejemplo, en un portátil el NIC por cable y el NIC wifi) tendremos que elegir en la máquina virtual sobre qué NIC queremos hacer el puente. En la siguiente imagen en el desplegable sólo se puede seleccionar un interfaz porque el equipo sólo cuenta con un NIC físico.

Es el método utilizado cuando virtualizamos servidores, ya que podrán dar sus servicios a toda la red.

30.2.2 NAT

Cada máquina virtual contará con su propio “router virtual” que hará NAT, y por eso todas las máquinas virtuales que usen este modo suelen tener la misma IP, pero no pertenecen a la misma red. Por defecto no se puede realizar conexión desde la red física al equipo virtualizado.

30.2.3 Red interna

Este tipo de adaptador lo que hace es “crear” un “switch virtual” que unirá las distintas máquinas virtuales que estén conectadas al nombre de esa red interna.

En el siguiente ejemplo la VM1 tiene 2 NICs, cada una con una red interna distinta. La VM2 tiene un NIC conectado a una de las redes internas creadas previamente y VM3 está conectada a la otra red interna.

Virtualbox no se encarga de dar IPs en estas redes, por lo que deberemos configurar cada interfaz de la máquina virtual con el direccionamiento que nos interese.

Este método se utiliza si queremos comunicar máquinas virtuales entre sí y que estén aisladas, ya que no podrán conectarse con el exterior, ni siquiera con el propio equipo físico.

30.2.4 Red NAT

Podría definirse como una mezcla de NAT y red interna. Las máquinas virtuales podrán pertenecer a una única red, se podrán comunicar entre ellas, estarán detrás de un NAT de la red física y se podrán comunicar con el exterior.

Para poder usar ese modo hay que crear la “red NAT” en Virtualbox yendo a “Archivo → Preferencias → Red” y ahí se creará las redes NAT que queramos con el direccionamiento interno que nos interese.

A la hora de crear la máquina virtual y elegir la opción “Red NAT” se podrá elegir entre las redes creadas en el paso anterior.

30.2.5 Adaptador sólo-anfitrión

Este tipo de adaptador es similar al de “red interna” pero con la posibilidad de comunicarse con el equipo físico anfitrión. En el equipo físico se crea un interfaz virtual y a través de él se podrá comunicar con las máquinas virtuales.

El direccionamiento que existe entre las VMs y el host se define en Virtualbox, dentro de “Archivo → Administrador de red de anfitrión”. Las máquinas virtuales podrán coger IP de ese direccionamiento por DHCP.

Mismo uso que “red interna” pero añadiendo la opción de comunicarnos con el host anfitrión.

30.3 Resumen de los adaptadores

A continuación se expone una tabla que resume los distintos tipos de adaptadores que existen y la conectividad posible entre las máquinas virtuales que usan esos adaptadores y el host anfitrión (fuente).

En la documentación se explica cómo realizar la redirección de puertos.

31.1 Introducción

Una copia de seguridad, o backup, es una copia de los datos originales que se realiza con el fin de disponer de un medio para recuperarlos en caso de pérdida. Las copias de seguridad son útiles en caso de que los datos originales se hayan perdido por un fallo humano, fallo de sistema (rotura de disco duro), modificado por un virus, evento natural (incendio del edificio), un ataque (borrado deliberado de los datos), etc…

En el proceso de copia de seguridad también se tiene que tener en cuenta el método de restauración de los datos, que es el momento en el que necesitaríamos realizar la restauración de los datos del backup para dejarlos en la ubicación original.

A la hora de pensar un sistema de copias de seguridad, tendremos que tener en cuenta los siguientes puntos:

• Importancia de los datos

• Espacio ocupado por la copia de seguridad

• Ubicación de la copia de seguridad

• Plan de recuperación ante desastre

• Punto máximo que podemos recuperar

• Tiempo estimado de recuperación de los datos

Por otro lado, también tendremos que tener en cuenta el método que vamos a utilizar para realizar la copia de seguridad, y cómo va a ser el proceso. Este proceso dependerá del servicio/sistema al que vayamos a realizar el backup.

Y por último, la estrategia a utilizar:

• Estrategia multi-backup completos

• Incrementales y/o diferenciales

• Estrategia personalizada

• La que el programa que vayamos a utilizar nos permita

• …

Antes de realizar la copia de seguridad de los datos tendremos que tener muy en cuenta distintos apartados, que deberán ser analizados en detalle y puede que modificados en el futuro.

31.2 A tener en cuenta

Durante la planificación de la creación de las copias de seguridad hay ciertos aspectos que tenemos que tener en cuenta para que la gestión de copias de seguridad se realice de manera satisfactoria.

Esta planificación debe realizarse conociendo los datos que maneja la empresa, la importancia de los mismos, el volumen que ocupan, la cantidad de cambios que reciben, ...

31.3 Métodos de Backup

Existen distintas estrategias a la hora de crear un backup, por lo que tendremos que analizar los datos que queremos salvaguardar y decidir la mejor estrategia.

31.4 Estrategias de backup

Existen muchas estrategias a la hora de realizar una copia de seguridad, quizá tantas como entornos existen, ya que se pueden utilizar estrategias generales o crear una para cada caso concreto. Vamos a explicar las más habituales.

31.5 Regla 3-2-1

Con todo lo dicho anteriormente, una de las estrategias más habituales, de manera generalizada y simplificada, es la conocida como la “Regla 3-2-1”.

Esta regla se resume en:

• 3 copias completas de los datos.

• En 2 tipos de almacenamiento distintos

• 1 de las copias debe estar fuera

Imaginemos una base de datos de una tienda online que está situada en un servidor en un RACK junto con otros servidores nuestros en un proveedor contratado. En esta base de datos tenemos los datos originales.

Haremos uso de otro de los servidores del RACK en el que realizaremos una copia de seguridad completa. Esta será la segunda copia completa, que está en otro servidor y que podremos acceder de manera rápida a ella.

La tercera copia de los datos la tendremos en nuestra oficina, ya que realizaremos una copia remota de los datos. Esta tercera copia está situada fuera del proveedor contratado, por lo que si en ese CPD hubiese un incendio, tendríamos una copia en local.

31.6 Realización de simulacros de recuperación de los datos

De nada sirve lo comentado hasta ahora, si no se realizan simulacros de desastre y de recuperación de los datos para asegurar que todo funciona de manera correcta. Desgraciadamente, también puede haber fallos en los sistemas de backups, por lo que aunque creamos que se están realizando correctamente, quizá el día que vayamos a necesitarlos nos damos cuenta que no es así, por lo que no podríamos realizar la recuperación de datos.

Estos simulacros nos deberían ayudar a asegurar que:

• Las copias de seguridad funcionan de manera correcta

• Podemos realizar restauraciones de los datos a fecha que nos interesa

• El plan de recuperación ante desastre está actualizado y es funcional

• El tiempo estimado de recuperación es el adecuado una vez restaurados los datos, nuestro sistema es funcional y podemos seguir con la actividad comercial

32.1 Rsync como sistema para sincronizar directorios

Rsync es una aplicación que ofrece la posibilidad de realizar la sincronización de directorios (de manera local o en remoto) de manera eficiente, ya que es capaz de sincronizar sólo las modificaciones realizadas en los ficheros.

Por defecto, rsync copia las modificaciones o ficheros nuevos que existen en el directorio de origen y los copia al directorio de destino. Si un fichero es borrado en el directorio origen, por defecto no se borra en el directorio de destino.

La manera más sencilla de utilizar rsync es para crear una sincronización de un directorio local a un servidor remoto en el que almacenar una copia de los datos.

ruben@vega:~$ rsync -av directorio_origen  directorio_destino

En el ejemplo anterior lo que hace es sincronizar todo el “directorio_origen” dentro del “directorio_destino”. En cambio:

ruben@vega:~$ rsync -av directorio_origen/  directorio_destino2

En este ejemplo, como hemos añadido una barra “/” al final del directorio origen, lo que estamos indicando es que el contenido (y sólo el contenido) se va a sincronizar dentro de “directorio_destino2”.

ruben@vega:~$ rsync -av /home/sistemas  root@10.40.30.200:/home/backups

root@backups:~# rsync -av 10.40.30.5:/home/sistemas  /home/backups

34.1 De decimal ...

34.2 De binario ...

34.3 De octal ...

34.4 De hexadecimal ...

34.5 Mezcladas

Ten en cuenta la base de origen y la base de destino.
